Nettyの主要コンポーネントを整理する

はじめに

Nettyを勉強していると、EventLoopやHandlerなど様々なコンポーネントがでてきて、混乱したのでちょっと図でまとめてみようと思います。このブログでは以下のようなNettyの主要コンポーネント(クラス or インターフェース)の役割をまとめそれぞれの関係を図で整理しようと思います。

  • EventLoop、EventLoopGroupe
  • Channel
  • ChannelHandler、ChannelPipeline

Netty In Actionなどの書籍を参考にしていますが、あくまで自分の理解をまとめますので、正しい理解を行いたい場合は書籍やドキュメント実装を当たるようにしてください。

非同期I/O? 同期I/O?

前提としてJavaのネットワーク通信における、同期I/Oと非同期I/Oについてちょっと整理してみようと思います。

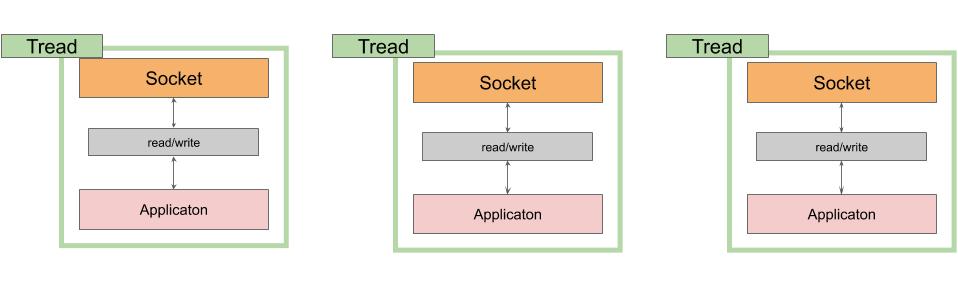

Javaにおけるネットワーキングプログラムは、はじめ、ネイティブのソケットライブラリーを使った同期的なAPI(java.net)が用意されていました。その、同期的なAPIを使った複数通信を扱う際のイメージは以下のようになります。

f:id:yuya_hirooka:20201214193101j:plain

このような同期I/Oでは、ソケットごとにスレッドが作成され、それらのスレッドはI/Oオペレーションを行っている間はスレッドは休眠状態に入ります。そうなるとリソースの無駄が発生してしまいます。更に、それぞれのスレッドはOSによって決められたサイズのメモリを確保しますのでそうったオーバーヘッドも発生してしまいます。

上記のような同期I/Oに対して、Java 1.4らNIO(java.nio)が導入されました。NIOでは、システムのイベント通知APIを用いて、データの読み取りや書き取りが行われたことを通知を受けることで、非同期的な通信を可能としています。

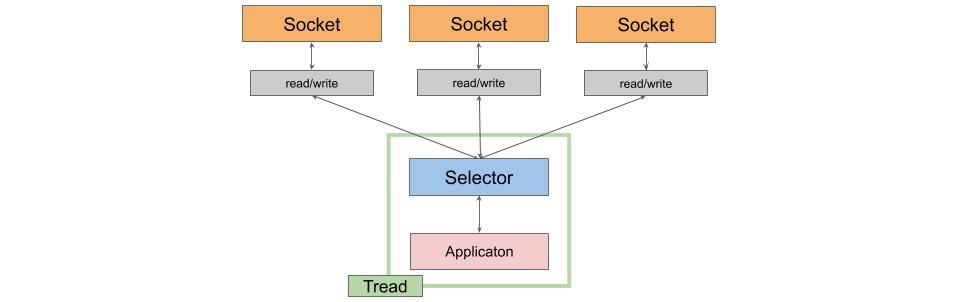

NIOを用いたJavaにおけるネットワーク通信は以下のようになります。

f:id:yuya_hirooka:20201214193223j:plain

class java.nio.channels.Selectorは複数の非同期ソケットが処理可能な状態にあるかのイベント通知を受け、ハンドリングします。同期IOに比べソケットに対して、1つだけののスレッドが割り当てられているため、コンテクストスイッチなどにおける、CPUリソースの無駄遣いの削減や、メモリ消費の削減に繋がり、また、スレッドも休眠せずI/O待ちの際に別のタスクを消費することができます。

Nettyとは

NettyはJavaのNIOの上に作られるネットワークアプリケーションを作るためのフレームワークです。NIOを直接使うよりも、より簡単にすばやくアプリケーションの開発を行なうことができます。また、プーリングと再利用によってJavaAPIを直接使うよりも低いレイテンシ、高スループットを実現してします。
NettyはNIO以外のライブラリー等には依存しておらず、3.x系ならJava 5、4.x系ならJava 6以上(一部、オプションの機能を利用する場合は7以上が求められます)で動きます。
ちなみにNIOに対して、同期的I/OをNettyではOIOと呼んでいるようです。

Nettyのコンポーネントと全体像

f:id:yuya_hirooka:20201214193323j:plain

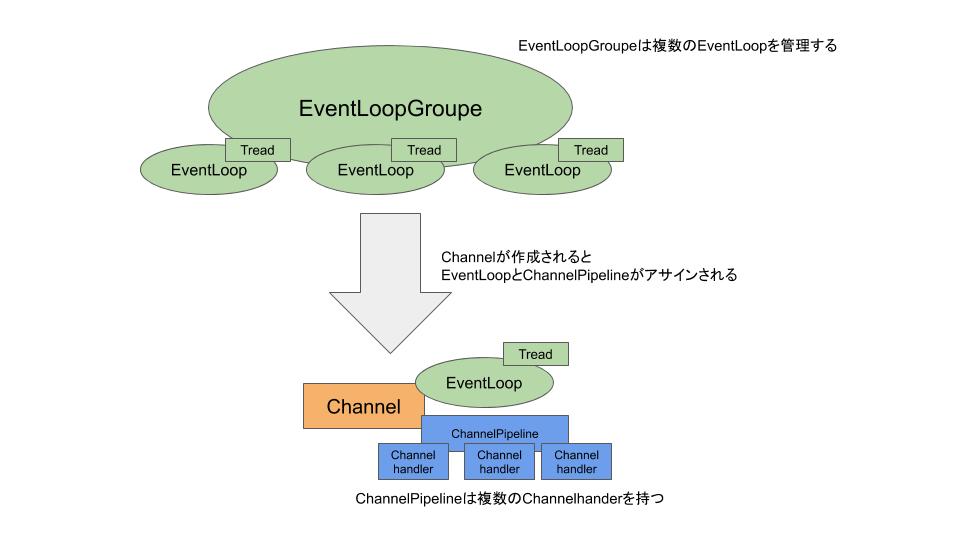

Nettyの主要コンポーネントを一枚の図のような関係になります。 以降でそれぞれのコンポーネントについて見ていきたいと思います。

Channel

まず、NettyのChannelについてですが、これは、Socketを直接使う場合の複雑さを削減するためのコンポーネントで、 Reed、Write、Connect、BindなどのI/Oオペレーションを提供しています。
NettyではChannelインターフェースを用意しており、以下のような実装が存在します。

  • NioSocketChannel
    • NIO selectorベースの実装
  • OioSocketChannel

EventLoop、EventLoopGroupe

EventLoopGoupeは1つ以上のEventLoopを管理し、新しく作られたChannelにアロケートする役割を持っています。1つのChannelは1つのEventLoopが割り当てられ、そのライフサイクルの中で登録されたChannelのI/Oオペレーションをハンドルします。通常、1つのEventLoopに複数のChannelが登録されますが、実装によってはEventLoopとChannelが一体一になるものもあります。
EventLoopの実装には以下のようなものがあります。

  • NioEventLoop
    • ChannelをSelectorに登録して、それらの多重化を行います
  • ThreadPerChannelEventLoop
    • ChannelごとにEventLoopが割り当てられる同期OIOチャンネルをハンドリングします

ChannelHandler、ChannelPipeline

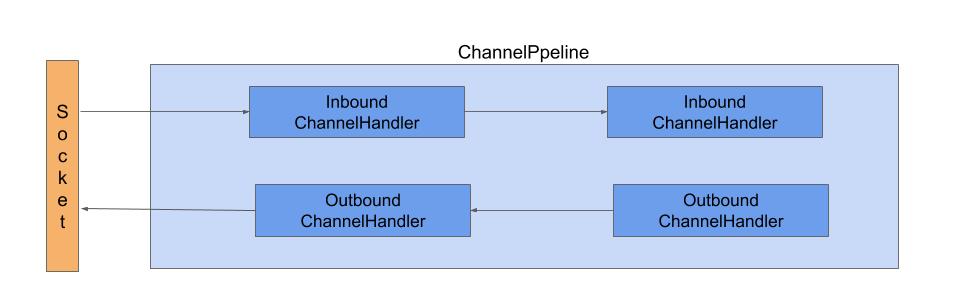

ChannelHandlerはChannelの状態の変化、データの取得などのネットワークイベントによって、フックされるメソッドを持ったコンポーネントです。Nettyでは、アプリケーションのロジックはこのHandlerに記述されます。 ソケットを外としたときの、データフローの方向によってInboundとOutboundそれぞれのハンドラーを作成することが可能で、 ChannelHandlerはChannelPipelineに登録され、Piplineの中で各方向のHandlerがチェインされていきます。このときHandlerはPiplelineに登録された順番でチェインされます。

f:id:yuya_hirooka:20201214193302j:plain

通常、Nettyをクライアントとして利用した場合はOutboundのデータフローを通り、サーバとして利用した場合はInboundのデータフローを通ることになります。
同じ、Pipeline内でInboundとOutbound両方のHandlerが登録されていた場合でも基本的にはそれぞれが交わってチェインされることがありません。ただし、InboundHanderでも、ChannelHandlerContext(後述)からChannelを取り出して直接ソケットへの書き込みを行った際にはOutboundのハンドラーがチェインされます。また、ChannelPilpelineへのハンドラーは動的に削除や追加を行なうことも可能です。

ChannelHandlerとChannelPipelineの説明をする上で、もう一つ欠かせないのが、ChannelHandlerContextです。ChannelHandlerContextは同じ方向のデータフローのHanlder群とChannelPipelineとのひも付きや、Channelそのものを持つコンテクストです。また、アプリケーションはこのコンテクストを通してHandlerはデータの送信を行ったり、他のハンドラーを呼び出したりすることが可能となります。Nettyでは2種類のデータ送信方法があり、前述したように直接Channelに書き込む方法と、このCannelHandlerContextを通して送信する方法があります。前者の場合はOutboundのHandlerがフックされ後者の場合はされません。
次の図はHandler群とChannelPipeline、そして、その関係性を示しています。

f:id:yuya_hirooka:20201214193437j:plain

図に書いてあるとおり、HandlerはChannelHandlerContextを通して、次のハンドラーへのチェインを行います。

終わりに

細かいところで言うと、Nettyをクライアントとして利用する場合とサーバとして利用する場合でEventLoopの数が違ったりはするですが、ざっとまとめた、Nettyの全体像はこんな感じになっていると理解しています。
