Raspberry PiでKubernetes The Hard Way(v1.21.0)をやる(失敗)
はじめに
最近、Raspberry Piを買ってKubeadmを使ってKubernetesのクラスタを構築してみたので今度は、「Kubernetes The Hard Way」をやってみようと思います。
Kubernetes The Hard Way自体は、VirutalBoxを使ってやったみたことはあったのですが、その当時はほぼ手順をなぞっただけで終わってしまったので今回はきちんと理解を整理しながらやってみようかと思います。
....と思ったのですが、最終的には失敗してしまいました。
クラスターのネットワークの設定にflannelを使ったのですが、Podのネットワークにサブネットが割当されず。
クラスター側のサブネットとかぶってないかとか諸々確認したのですが、うまく行かず。一旦は断念しました。
とはいえせっかくまとめたメモとかを、そのまま消してしまうのももったいないので、最後に雑にまとめて投稿だけしようと思います。
ちょっと別の理由で環境を壊してしまった都合上、問題の分析なども行えていない（本当に、どういうログが出てて困ったのかすらも載せてない）中途半端なブログになっているので、もし何かを期待してみられる方がいるのであればおそらくこのブログは期待に添えるものではありません。
やってみる
環境構築
クライアントマシン
Kubernetesのクラスタはラズパイ上に構築しますが、それぞれのラズパイにsshしたり必要なリソースを作成したりするためにThinkPadのPCを用います。
環境は以下のとおりです。
$ uname -srvmpio Linux 5.4.0-72-generic #80-Ubuntu SMP Mon Apr 12 17:35:00 UTC 2021 x86_64 x86_64 x86_64 GNU/Linux $ lsb_release -a LSB Version: core-11.1.0ubuntu2-noarch:security-11.1.0ubuntu2-noarch Distributor ID: Ubuntu Description: Ubuntu 20.04.2 LTS Release: 20.04 Codename: focal
Raspberry Piともろもろ
ラズベリーパイ含め今回は以下のものを使って物理的な環境を構築します。
もともと家にあったのもありますが、PC以外で全部で3万円強ぐらい だったと思います。
Aamazonのリンクを貼っているものは実際に自分が購入したものです。
| 名前 | 説明 | 個数 |
|---|---|---|
| Raspberry Pi 3 Model B+ | 1GのRAMを持つラズパイです。秋葉原でリフレッシュ品を2つ適当に購入しました。こちらはサブNodeとして使おうと思います。 | 2 |
| Raspberry Pi 4 ModelB 4GB | 4GのRAMを持つラズパイです。Amazonで購入しました。こちらはMasterのNodeとして使おうと思います。 | 1 |
| Micro SD 32G | ラズパイのディスクとして使用します。Aamazonで購入しました。 | 3 |
| ルータ親機 | ラズパイをWiFiに接続したかったので、Aamazonで購入しました。 | 1 |
| ロジテック スイッチングハブ 5ポート | ラズパイでネットワークを構築するためにAamazonで買いました。 | 1 |
| AUKEY USB充電器 50W/10A ACアダプター 5ポート | ラズパイと諸々の電源として使います。 | 1 |
| Raspberry Pi 4 ケース | 4とありますが、3でも使えます。4段構成で、1つの段は電源を置くために使います。 | |
| Micro-USBケーブル | Raspberry Pi 3、スイッチングパブ、ルータ親機の電源コードとして使います。配線が邪魔にならないように短めのものを使います。 | 4 |
| USB type C | Raspberry Pi 4の電源コードとして使います。配線が邪魔にならないように短めのものを使います | 1 |
| LANケーブル | ラズパイとハブ、ハブとルータ親機をそれぞれつなぎます。 | 4 |
| HDMIケーブル | ディスプレイとラズパイをつなぎます。 | 1 |
| Micro HDMI変換コネクタ | Raspberry Pi 4を画面につなぐために使いました | 1 |
| ThinkPad T490 | もともと持ってたPCです。Micro SDにOSのイメージを焼いたり、sshしてラズパイに諸々インストールしたりするのに使います。 | 1 |
| ディスプレイ | もともと持っていたものを使います | 1 |
配線する
詳細に説明はしませんが、最終的には以下のように配線します。
ラズパイ⇨電源、スイッチングハブ スイッチングハブ⇨電源、ルータ親機 ルータ親機⇨電源 ThinkPad⇨スイッチングハブ
また、ルータ親機に関しては説明書を読みつつ自宅の無線LANに接続できるようにしておきます。
画像では電源もすでに入ってますが、この段階では大本の電源のケーブルを抜いておき、まだ電源を入れないようにしておきます。
Micro SDカードをラズパイに入れてから電源を指します。
Micro SDにUbuntuをインストールする
配線ができたら次にMicro SDにOSのイメージを焼いていきます。
今回はOSはUbuntuを使いたいと思います。Raspberry Pi 3には「Ubuntu Server 18.04.5 Arm64」のイメージ、Raspberry Pi ４には「Ubuntu Server 20.04.2 Arm64」を利用します。
それぞれ以下のページからダウンロードしてきます。
ダウンロードしてきたイメージをSDカードに焼きます。Micro SDの場合は/dev/mmcblk0にイメージを焼けば良さそうです。
以下のコマンドをそれぞれのSDカードをPCの組み込みSDカードドライブに差し込んでから実行します。
$ xzcat ubuntu-18.04.5-preinstalled-server-arm64+raspi3.img.xz | sudo dd bs=4M of=/dev/mmcblk0 0+318958 レコード入力 0+318958 レコード出力 2653289472 bytes (2.7 GB, 2.5 GiB) copied, 29.1715 s, 91.0 MB/s
Raspberry Pi 4に利用するSDカードにはubuntu-20.04.2-preinstalled-server-arm64+raspi.img.xzという名前のイメージがダウンロードされると思うので、同じコマンドを実行してください。
3枚のMicro SDカードにイメージを焼き終わったら、ラズパイに差し込んで電源を入れます。
また、ディスプレイと
電源を入れるとUbuntuのインストールがはじまります。
しばらく待つと初期ユーザネーム/パスワードを聞かれるので、ubuntu/ubuntuと入力してください。
初回のパスワード変更では任意のものを入力してください。
同様の作業をすべのSDカードで行ってください「Ubuntu20+Raspberry Pi 4」でも同様のセットアップを行ってください。
Ubuntuが起動したら、この後、諸々わかりやすくするためにホスト名を変更します。
それぞれのラズパイで/etc/hostnameを編集してホスト名を以下のように変更し、rebootコマンドで再起動します。
| ホスト名 | ラズパイ |
|---|---|
| leader-01 | Raspberry Pi 4 |
| worker-01 | Raspberry Pi 3 |
| worker-02 | Raspberry Pi 3 |
今後の作業はsshして行なうため、hostname -Iコマンド等を使って、それぞれのIPも調べておきます。
僕の環境では以下のような対応付になりました。
| ホスト名 | ip |
|---|---|
| leader-01 | 192.168.13.5 |
| worker-01 | 192.168.13.2 |
| worker-02 | 192.168.13.3 |
これで、基本のところのセットアップは完了です。
クライアントツールのインストール
ThinkPadの方でクライアントツールをインストールしておきます。
インストールするのは以下のツールです。
kubectlのインストール
まずはkubectlをインストールします。
以下のコマンドを実行してください。
$ wget https://storage.googleapis.com/kubernetes-release/release/v1.21.0/bin/linux/amd64/kubectl $ chmod +x kubectl $ sudo mv kubectl /usr/local/bin/
これで、インストールはOKです。
ちなみに諸事上で、僕の環境ではkubectlはv1.20.5のものを使います。
$ kubectl version --client
Client Version: version.Info{Major:"1", Minor:"20", GitVersion:"v1.20.5", GitCommit:"6b1d87acf3c8253c123756b9e61dac642678305f", GitTreeState:"clean", BuildDate:"2021-03-18T01:10:43Z", GoVersion:"go1.15.8", Compiler:"gc", Platform:"linux/amd64"}
ドキュメントによるとkubectlは2つのバージョンがサポートされるようです。
cfssl、cfssljsonのインストール
cfsslとcfljsonはPKI（公開鍵暗号基盤）を構築するために利用します。
$ wget -q --show-progress --https-only --timestamping \ https://storage.googleapis.com/kubernetes-the-hard-way/cfssl/1.4.1/linux/cfssl \ https://storage.googleapis.com/kubernetes-the-hard-way/cfssl/1.4.1/linux/cfssljson $ chmod +x cfssl cfssljson
正しくインストールができていれば以下のコマンドでそれぞれバージョンが表示されるはずです。
$ cfssl version Version: 1.4.1 Runtime: go1.12.12 $ cfssljson --version Version: 1.4.1 Runtime: go1.12.12
これでクライアントツールのインストールは完了です。
CAのプロビジョニングとTLS証明書の発行
etcd、kube-apiserver、kubelet、kube-proxyのコンポーネント間の通信で利用されるTSL証明書の作成などを行います。
CAのプロビジョンを行なうために、CAの設定ファイルを作成します。
cat > ca-config.json <<EOF
{
"signing": {
"default": {
"expiry": "8760h"
},
"profiles": {
"kubernetes": {
"usages": ["signing", "key encipherment", "server auth", "client auth"],
"expiry": "8760h"
}
}
}
}
EOF
次に、CAのための証明書署名リクエストのJsonを作成します。
cat > ca-csr.json <<EOF
{
"CN": "Kubernetes",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "US",
"L": "Portland",
"O": "Kubernetes",
"OU": "CA",
"ST": "Oregon"
}
]
}
EOF
そして、CSの証明書と秘密鍵を作成します。
$ cfssl gencert -initca ca-csr.json | cfssljson -bare ca
すると以下のファイルが作成されているのを確認します。
- ca-key.pem
- ca.pem
クライアントとサーバの証明書発行
Kubernetesの各コンポーネントとクライアント(adminユーザ)のための証明書を発行します。
Admin クライアントの証明書の発行
Adminクライアントのための証明書署名リクエストのJsonを作成します。
cat > admin-csr.json <<EOF
{
"CN": "admin",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "US",
"L": "Portland",
"O": "system:masters",
"OU": "Kubernetes The Hard Way",
"ST": "Oregon"
}
]
}
EOF
cfssl gencertコマンドを用いて、Adminクライアントの秘密鍵と証明書を発行します。
$ cfssl gencert \ -ca=ca.pem \ -ca-key=ca-key.pem \ -config=ca-config.json \ -profile=kubernetes \ admin-csr.json | cfssljson -bare admin
その際に前に使っているCAの証明書および秘密鍵を利用します。
実行すると以下のファイルが作成されているのを確認します。
- admin-key.pem
- admin.pem
kubeletの証明書の発行
Kubernetesはkubeletからのリクエストの認可を行なうためにNode Authorizerと呼ばれるような特別な認可モードを利用します（詳細はこちら）。
werkerノードがNode Authriozerのリクエストを発行するための証明書を作成します。
今回はwerkerノードが2つなので以下のコマンドで証明書を発行します。
$ cat > worker-01-csr.json <<EOF
{
"CN": "system:node:worker-01",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "US",
"L": "Portland",
"O": "system:nodes",
"OU": "Kubernetes The Hard Way",
"ST": "Oregon"
}
]
}
EOF
$ cfssl gencert \
-ca=ca.pem \
-ca-key=ca-key.pem \
-config=ca-config.json \
-hostname=worker-01,192.168.13.2 \
-profile=kubernetes \
worker-01-csr.json | cfssljson -bare worker-01
ここで、Node Authriozerでリクエストを送るためには、system:node:worker-01のworker-01の部分はノードのホスト名にする必要があります。
同様のことをworker-02でも行います。worker-01の部分を単純置換してcfssl genecertコマンドの-hostnameオプションに渡すIPは 192.168.13.3になります（手元の環境でそれぞれのIPは確認してください）。
以下の4つのファイルができると思います。
- worker-01-key.pem
- worker-01.pem
- worker-02-key.pem
- worker-02.pem
Controller Managerの証明書の発行
kube-controller-managerにも証明書を発行します。
$ cat > kube-controller-manager-csr.json <<EOF
{
"CN": "system:kube-controller-manager",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "US",
"L": "Portland",
"O": "system:kube-controller-manager",
"OU": "Kubernetes The Hard Way",
"ST": "Oregon"
}
]
}
EOF
$ cfssl gencert \
-ca=ca.pem \
-ca-key=ca-key.pem \
-config=ca-config.json \
-profile=kubernetes \
kube-controller-manager-csr.json | cfssljson -bare kube-controller-manager
kube-proxyの証明書の発行
今までと同様の方法でkube-proxyにも証明書を発行します。
$ cat > kube-proxy-csr.json <<EOF
{
"CN": "system:kube-proxy",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "US",
"L": "Portland",
"O": "system:node-proxier",
"OU": "Kubernetes The Hard Way",
"ST": "Oregon"
}
]
}
EOF
$ cfssl gencert \
-ca=ca.pem \
-ca-key=ca-key.pem \
-config=ca-config.json \
-profile=kubernetes \
kube-proxy-csr.json | cfssljson -bare kube-proxy
以下のファイルが作成されます。
- kube-proxy-key.pem
- kube-proxy.pem
Scheduler Clientの証明書の発行
Schedulerの証明書を発行します。
$ cat > kube-scheduler-csr.json <<EOF
{
"CN": "system:kube-scheduler",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "US",
"L": "Portland",
"O": "system:kube-scheduler",
"OU": "Kubernetes The Hard Way",
"ST": "Oregon"
}
]
}
EOF
$ cfssl gencert \
-ca=ca.pem \
-ca-key=ca-key.pem \
-config=ca-config.json \
-profile=kubernetes \
kube-scheduler-csr.json | cfssljson -bare kube-scheduler
以下のファイルが作成されます。
- kube-scheduler-key.pem
- kube-scheduler.pem
Kubernetes APIサーバの証明書の発行
APIサーバの証明書を発行します。 APIサーバはleader-01にデプロイするため、IPなどは、そちらのものを利用します。
$ cat > kubernetes-csr.json <<EOF
{
"CN": "kubernetes",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "US",
"L": "Portland",
"O": "Kubernetes",
"OU": "Kubernetes The Hard Way",
"ST": "Oregon"
}
]
}
EOF
$ export KUBERNETES_PUBLIC_ADDRESS=192.168.13.5
$ export KUBERNETES_HOSTNAMES=kubernetes,kubernetes.default,kubernetes.default.svc,kubernetes.default.svc.cluster,kubernetes.svc.cluster.local
$ cfssl gencert \
-ca=ca.pem \
-ca-key=ca-key.pem \
-config=ca-config.json \
-hostname=10.32.0.1,10.240.0.10,10.240.0.11,10.240.0.12,${KUBERNETES_PUBLIC_ADDRESS},127.0.0.1,${KUBERNETES_HOSTNAMES} \
-profile=kubernetes \
kubernetes-csr.json | cfssljson -bare kubernetes
次のファイルが作成されると思います。
- kubernetes-key.pem
- kubernetes.pem
Service Accountの証明書を発行します。
Service Accountの証明書を発行します。
$ cat > service-account-csr.json <<EOF
{
"CN": "service-accounts",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "US",
"L": "Portland",
"O": "Kubernetes",
"OU": "Kubernetes The Hard Way",
"ST": "Oregon"
}
]
}
EOF
$ cfssl gencert \
-ca=ca.pem \
-ca-key=ca-key.pem \
-config=ca-config.json \
-profile=kubernetes \
service-account-csr.json | cfssljson -bare service-account
}
作成した証明書のNodeへの配置
作成した証明書を各ノードに配置しておきます。
$ scp ca.pem ca-key.pem kubernetes.pem kubernetes-key.pem ubuntu@192.168.13.5:~/ $ scp ca.pem ca-key.pem worker-01-key.pem worker-01.pem ubuntu@192.168.13.2:~/ $ scp ca.pem ca-key.pem worker-02-key.pem worker-02.pem ubuntu@192.168.13.3:~/
認証のためのkubeconfigsの作成
KubernetesクライアントがKubernetes API Serverを発見し、認証を行なうためのkubeconfigsファイルを作成する必要があります。
kubeconfigはkubelet、kube-proxy、scheduler、adminユーザ、controller manager用に作成します。
Kubeletのkubeconfigファイルを作成する
以下のコマンドでそれぞれのworker Nodeで動くkubeletのためのconfigファイルを作成します。
kubeletが正しく認可されるためにはkubeconfigファイルの作成にはNodeのホスト名を利用する必要があります。
また、KUBERNETES_PUBLIC_ADDRESSにはAPIサーバが動くノードのIPをセットしておきます(今回は前の工程ですでにexportしているのでそのまま利用します)。
$ for instance in worker-01 worker-02 ; do
kubectl config set-cluster kubernetes-the-hard-way \
--certificate-authority=ca.pem \
--embed-certs=true \
--server=https://${KUBERNETES_PUBLIC_ADDRESS}:6443 \
--kubeconfig=${instance}.kubeconfig
kubectl config set-credentials system:node:${instance} \
--client-certificate=${instance}.pem \
--client-key=${instance}-key.pem \
--embed-certs=true \
--kubeconfig=${instance}.kubeconfig
kubectl config set-context default \
--cluster=kubernetes-the-hard-way \
--user=system:node:${instance} \
--kubeconfig=${instance}.kubeconfig
kubectl config use-context default --kubeconfig=${instance}.kubeconfig
done
以下のファイルが作成されたと思います。
- worker-01.kubeconfig
- worker-02.kubeconfig
kube-proxyのkubeconfigファイルを作成する
次はkube-proxyのファイルを作成します。
以下のコマンドを実行します。
$ kubectl config set-cluster kubernetes-the-hard-way \
--certificate-authority=ca.pem \
--embed-certs=true \
--server=https://192.168.13.5:6443 \
--kubeconfig=kube-proxy.kubeconfig
$ kubectl config set-credentials system:kube-proxy \
--client-certificate=kube-proxy.pem \
--client-key=kube-proxy-key.pem \
--embed-certs=true \
--kubeconfig=kube-proxy.kubeconfig
$ kubectl config set-context default \
--cluster=kubernetes-the-hard-way \
--user=system:kube-proxy \
--kubeconfig=kube-proxy.kubeconfig
$ kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig
以下のファイルが作成されたと思います。
- kube-proxy.kubeconfig
kube-controller-managerのkubeconfigファイルを作成する
次はkube-controller-managerのファイルを作成します。
以下のコマンドを実行します。
$ kubectl config set-cluster kubernetes-the-hard-way \
--certificate-authority=ca.pem \
--embed-certs=true \
--server=https://127.0.0.1:6443 \
--kubeconfig=kube-controller-manager.kubeconfig
$ kubectl config set-credentials system:kube-controller-manager \
--client-certificate=kube-controller-manager.pem \
--client-key=kube-controller-manager-key.pem \
--embed-certs=true \
--kubeconfig=kube-controller-manager.kubeconfig
$ kubectl config set-context default \
--cluster=kubernetes-the-hard-way \
--user=system:kube-controller-manager \
--kubeconfig=kube-controller-manager.kubeconfig
$ kubectl config use-context default --kubeconfig=kube-controller-manager.kubeconfig
以下のファイルが作成されたと思います。
- kube-controller-manager.kubeconfig
kube-scheduler.kubeconfigのkubeconfigファイルを作成する
次はkube-schedulerのファイルを作成します。
以下のコマンドを実行します。
$ kubectl config set-cluster kubernetes-the-hard-way \
--certificate-authority=ca.pem \
--embed-certs=true \
--server=https://192.168.13.5:6443 \
--kubeconfig=kube-scheduler.kubeconfig
$ kubectl config set-credentials system:kube-scheduler \
--client-certificate=kube-scheduler.pem \
--client-key=kube-scheduler-key.pem \
--embed-certs=true \
--kubeconfig=kube-scheduler.kubeconfig
$ kubectl config set-context default \
--cluster=kubernetes-the-hard-way \
--user=system:kube-scheduler \
--kubeconfig=kube-scheduler.kubeconfig
$ kubectl config use-context default --kubeconfig=kube-scheduler.kubeconfig
以下のファイルが作成されました。
- kube-scheduler.kubeconfig
adminのkubeconfigファイルを作成する
次はadminのファイルを作成します。
以下のコマンドを実行します。
$ kubectl config set-cluster kubernetes-the-hard-way \
--certificate-authority=ca.pem \
--embed-certs=true \
--server=https://127.0.0.1:6443 \
--kubeconfig=admin.kubeconfig
$ kubectl config set-credentials admin \
--client-certificate=admin.pem \
--client-key=admin-key.pem \
--embed-certs=true \
--kubeconfig=admin.kubeconfig
$ kubectl config set-context default \
--cluster=kubernetes-the-hard-way \
--user=admin \
--kubeconfig=admin.kubeconfig
$ kubectl config use-context default --kubeconfig=admin.kubeconfig
作成したkubeconfigのNodeへの配置
以下のコマンドを実行して、Nodeへkubeconfigへ配置します。
$ scp admin.kubeconfig kube-controller-manager.kubeconfig kube-scheduler.kubeconfig ubuntu@192.168.13.5:~/ $ scp worker-01.kubeconfig kube-proxy.kubeconfig ubuntu@192.168.13.2:~/ $ scp worker-02.kubeconfig kube-proxy.kubeconfig ubuntu@192.168.13.3:~/
データ暗号化の設定と鍵を作成する
Kubernetesはクラスターの状態、アプリケーションコンフィグ、Sercretとなどの様々なデータをストアしています。
Kubernetesはクラスターのデータを利用されていないときに暗号化して保持する機能を持っています。
ここでは、暗号化の設定と鍵を作成します。
まずは暗号化するための鍵を作成します。
$ ENCRYPTION_KEY=$(head -c 32 /dev/urandom | base64)
次に設定ファイルを作成ます。
$ cat > encryption-config.yaml <<EOF
kind: EncryptionConfig
apiVersion: v1
resources:
- resources:
- secrets
providers:
- aescbc:
keys:
- name: key1
secret: ${ENCRYPTION_KEY}
- identity: {}
EOF
作ったencryption-config.yamlをleaderのNodeに配置します。
$ scp encryption-config.yaml ubuntu@192.168.13.5:~/
Bootstrapping the etcdの起動
諸々の設定ファルの作成とその配置ができたので、コンポーネントを起動していきます。
まずは、etcdからです。
etcdは分散型のkey-valueストアでKubernetesのすべてのクラスターの情報の保存場所として利用されています。
通常はクラスターを組むと思いますが、今回はleaderのNodeは1つのためひとつだけ起動します。
leaderのNodeにsshします。
$ ssh ubuntu@192.168.13.5
ログインに成功したらセットアップを行っていきます。
まずは、etcdのバイナリをダウンロードします。
$ wget -q --show-progress --https-only --timestamping \ "https://github.com/etcd-io/etcd/releases/download/v3.4.15/etcd-v3.4.15-linux-arm64.tar.gz"
cpuアーキテクチャはarm64を選択するように注意しましょう。
ダウンロードしたバイナリを回答して、/usr/local/binに配置します。
$ tar -xvf etcd-v3.4.15-linux-arm64.tar.gz $ sudo mv etcd-v3.4.15-linux-arm64/etcd* /usr/local/bin/
etcdサーバのセットアップを行います。
$ sudo mkdir -p /etc/etcd /var/lib/etcd $ sudo chmod 700 /var/lib/etcd $ sudo cp ca.pem kubernetes-key.pem kubernetes.pem /etc/etcd/
systemdで管理するためにユニットファイルを作成します。
以下のコマンドを実行します。
cat <<EOF | sudo tee /etc/systemd/system/etcd.service [Unit] Description=etcd Documentation=https://github.com/coreos [Service] Type=notify ExecStart=/usr/local/bin/etcd \\ --name leader-01 \\ --cert-file=/etc/etcd/kubernetes.pem \\ --key-file=/etc/etcd/kubernetes-key.pem \\ --peer-cert-file=/etc/etcd/kubernetes.pem \\ --peer-key-file=/etc/etcd/kubernetes-key.pem \\ --trusted-ca-file=/etc/etcd/ca.pem \\ --peer-trusted-ca-file=/etc/etcd/ca.pem \\ --peer-client-cert-auth \\ --client-cert-auth \\ --initial-advertise-peer-urls https://192.168.13.5:2380 \\ --listen-peer-urls https://192.168.13.5:2380 \\ --listen-client-urls https://192.168.13.5:2379,https://127.0.0.1:2379 \\ --advertise-client-urls https://192.168.13.5:2379 \\ --initial-cluster-token etcd-cluster-0 \\ --initial-cluster leader-01=https://192.168.13.5:2380 \\ --initial-cluster-state new \\ --data-dir=/var/lib/etcd Restart=on-failure RestartSec=5 Environment="ETCD_UNSUPPORTED_ARCH=arm64" [Install] WantedBy=multi-user.target EOF
systemdでetcdを起動します。
$ sudo systemctl daemon-reload $ sudo systemctl enable etcd $ sudo systemctl start etcd
起動に成功していれば以下のコマンドでリストが取得できると思います。
$ sudo ETCDCTL_API=3 etcdctl member list \ --endpoints=https://127.0.0.1:2379 \ --cacert=/etc/etcd/ca.pem \ --cert=/etc/etcd/kubernetes.pem \ --key=/etc/etcd/kubernetes-key.pem 6ceeb31f89f1fb0d, started, leader-01, https://192.168.13.5:2380, https://192.168.13.5:2379, false
Kubernetes Control Planeの起動
Control Planeを起動しいきます。
Control Planeとは
- kube-apiserver
- KubernetesのAPIを外部に提供するコンポーネントです。Control Planeでのフロントエンドの役割を持っており、クライアントからのアクセスもコンポーネント間の通信も一度このAPI Serverrを経由するようになっています。
- kube-scheduler
- Podに対してNodeが割り当てられているか監視し、当てられていなかった場合はNodeの割当を行います。
- kube-controller-manager
コントロールプレーンの各コンポーネントのより詳細の情報に関してはこちらを確認ください。
バイナリダウンロードと配置
それではインストールしていきます。
etcd同様この作業もleaderのNodeで行います。
まずは、kubernetesの設定を配置するディレクトリを作成します。
$ sudo mkdir -p /etc/kubernetes/config
次にそれぞれのバイナリソースを取得します。
Control Planeとkubectlもインストールします。
wget -q --show-progress --https-only --timestamping \ "https://storage.googleapis.com/kubernetes-release/release/v1.21.0/bin/linux/arm64/kube-apiserver" \ "https://storage.googleapis.com/kubernetes-release/release/v1.21.0/bin/linux/arm64/kube-controller-manager" \ "https://storage.googleapis.com/kubernetes-release/release/v1.21.0/bin/linux/arm64/kube-scheduler" \ "https://storage.googleapis.com/kubernetes-release/release/v1.21.0/bin/linux/arm64/kubectl"
ダウンロードしたバイナリに実行権限を与え、適当なところに配置します。
$ chmod +x kube-apiserver kube-controller-manager kube-scheduler kubectl $ sudo mv kube-apiserver kube-controller-manager kube-scheduler kubectl /usr/local/bin/
Kubernetes API Serverの設定を行なう
API Serverを設定していきます。
まずは証明書を配置するディレクトリを作成して、証明書をいどうさせます。
$ sudo mkdir -p /var/lib/kubernetes/ $ sudo mv ca.pem ca-key.pem kubernetes-key.pem kubernetes.pem \ service-account-key.pem service-account.pem \ encryption-config.yaml /var/lib/kubernetes/
API Serverをsystemdで起動したいので、ユニットファイルを作成します。
cat <<EOF | sudo tee /etc/systemd/system/kube-apiserver.service [Unit] Description=Kubernetes API Server Documentation=https://github.com/kubernetes/kubernetes [Service] ExecStart=/usr/local/bin/kube-apiserver \\ --advertise-address=192.168.13.5 \\ --allow-privileged=true \\ --apiserver-count=3 \\ --audit-log-maxage=30 \\ --audit-log-maxbackup=3 \\ --audit-log-maxsize=100 \\ --audit-log-path=/var/log/audit.log \\ --authorization-mode=Node,RBAC \\ --bind-address=0.0.0.0 \\ --client-ca-file=/var/lib/kubernetes/ca.pem \\ --enable-admission-plugins=NamespaceLifecycle,NodeRestriction,LimitRanger,ServiceAccount,DefaultStorageClass,ResourceQuota \\ --etcd-cafile=/var/lib/kubernetes/ca.pem \\ --etcd-certfile=/var/lib/kubernetes/kubernetes.pem \\ --etcd-keyfile=/var/lib/kubernetes/kubernetes-key.pem \\ --etcd-servers=https://127.0.0.1:2379 \\ --event-ttl=1h \\ --encryption-provider-config=/var/lib/kubernetes/encryption-config.yaml \\ --kubelet-certificate-authority=/var/lib/kubernetes/ca.pem \\ --kubelet-client-certificate=/var/lib/kubernetes/kubernetes.pem \\ --kubelet-client-key=/var/lib/kubernetes/kubernetes-key.pem \\ --runtime-config='api/all=true' \\ --service-account-key-file=/var/lib/kubernetes/service-account.pem \\ --service-account-signing-key-file=/var/lib/kubernetes/service-account-key.pem \\ --service-account-issuer=https://192.168.13.5:6443 \\ --service-cluster-ip-range=10.32.0.0/24 \\ --service-node-port-range=30000-32767 \\ --tls-cert-file=/var/lib/kubernetes/kubernetes.pem \\ --tls-private-key-file=/var/lib/kubernetes/kubernetes-key.pem \\ --v=2 Restart=on-failure RestartSec=5 [Install] WantedBy=multi-user.target EOF
Kubernetes Controller Managerの設定を行なう
Controller Managerの設定を行っていきます。
kube-controller-manager.kubeconfigを/var/lib/kubernetesに配置します。
sudo mv kube-controller-manager.kubeconfig /var/lib/kubernetes/
Controller Managerのユニットファイルを作成します。
$ cat <<EOF | sudo tee /etc/systemd/system/kube-controller-manager.service [Unit] Description=Kubernetes Controller Manager Documentation=https://github.com/kubernetes/kubernetes [Service] ExecStart=/usr/local/bin/kube-controller-manager \\ --bind-address=0.0.0.0 \\ --cluster-cidr=10.200.0.0/16 \\ --cluster-name=kubernetes \\ --cluster-signing-cert-file=/var/lib/kubernetes/ca.pem \\ --cluster-signing-key-file=/var/lib/kubernetes/ca-key.pem \\ --kubeconfig=/var/lib/kubernetes/kube-controller-manager.kubeconfig \\ --leader-elect=true \\ --root-ca-file=/var/lib/kubernetes/ca.pem \\ --service-account-private-key-file=/var/lib/kubernetes/service-account-key.pem \\ --service-cluster-ip-range=10.32.0.0/24 \\ --use-service-account-credentials=true \\ --v=2 Restart=on-failure RestartSec=5 [Install] WantedBy=multi-user.target EOF
Kubernetes Schedulerの設定を行なう
Schedulerの設定を行っていきます。
kube-scheduler.kubeconfigを/var/lib/kubernetesに配置します。
$ sudo mv kube-scheduler.kubeconfig /var/lib/kubernetes/
次に、kube-scheduler.yamlを作成します。
$ sudo mkdir -p /etc/kubernetes/config/ $ cat <<EOF | sudo tee /etc/kubernetes/config/kube-scheduler.yaml apiVersion: kubescheduler.config.k8s.io/v1beta1 kind: KubeSchedulerConfiguration clientConnection: kubeconfig: "/var/lib/kubernetes/kube-scheduler.kubeconfig" leaderElection: leaderElect: true EOF
systemdのユニットファイルを作成します。
cat <<EOF | sudo tee /etc/systemd/system/kube-scheduler.service [Unit] Description=Kubernetes Scheduler Documentation=https://github.com/kubernetes/kubernetes [Service] ExecStart=/usr/local/bin/kube-scheduler \\ --config=/etc/kubernetes/config/kube-scheduler.yaml \\ --v=2 Restart=on-failure RestartSec=5 [Install] WantedBy=multi-user.target EOF
各Control Planeの起動
各コンポーネントのユニットファイルは作成したので、読み込んで起動します。
$ sudo systemctl daemon-reload $ sudo systemctl enable kube-apiserver kube-controller-manager kube-scheduler $ sudo systemctl start kube-apiserver kube-controller-manager kube-scheduler
起動が正常にできているか以下のコマンドで確認します。
$ kubectl cluster-info --kubeconfig admin.kubeconfig Kubernetes control plane is running at https://127.0.0.1:6443
Kubernetes control plane is runningというのが出ていればOKっぽいです。
KubeletへのRBACの設定を行なう
API Serverが各Workerで動くKubeletへのアクセスをするためのRBACの設定を行います。
API Serverはメトリクスの収集、ログの取得、Pod内でのコマンド実行などのためにkubeletにアクセスします。
以下のコマンドを実行して、system:kube-apiserver-to-kubelet ClusterRoleを作成します。
$ cat <<EOF | kubectl apply --kubeconfig admin.kubeconfig -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
annotations:
rbac.authorization.kubernetes.io/autoupdate: "true"
labels:
kubernetes.io/bootstrapping: rbac-defaults
name: system:kube-apiserver-to-kubelet
rules:
- apiGroups:
- ""
resources:
- nodes/proxy
- nodes/stats
- nodes/log
- nodes/spec
- nodes/metrics
verbs:
- "*"
EOF
API ServerはKubuletにkubernetesユーザとして認証します。なので、先程作ったsystem:kube-apiserver-to-kubelet ClusterRoleをkubernetesユーザにバインドします。
cat <<EOF | kubectl apply --kubeconfig admin.kubeconfig -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: system:kube-apiserver
namespace: ""
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: system:kube-apiserver-to-kubelet
subjects:
- apiGroup: rbac.authorization.k8s.io
kind: User
name: kubernetes
EOF
Worker Nodeの起動
2つのworker Nodeを起動します。
Worker Nodeでは以下のようなソフトウェアが起動します。
- runc
- OCI Specificationに沿って、コンテナの生成、実行を行なうCLIツール
- container networking plugins
- containerd
- 業界標準のコンテナランタイム
- kubelet
- 各ノードで動作する主要なNodeエージェント。API Serverにホスト名等を使ってNodeを登録する。PodSpecのセットを取得し、PodSpecに記載されているコンテナが正常に動作している状態を保証する
- kube-proxy
- 各ノードで動作するネットワークプロキシ。Nodeのネットワークルールをメンテナンスする。
Worker Nodeをプロビジョニングする
以下の操作は各Worker Nodeで実行します。なお、説明ではworker-01でセットアップを行い02のセットアップは省略しますが基本的に同じようなセットアップを行います(別途、別の操作が必要な場合は補足します)。
最初にworker-01にアクセスします。
$ ssh ubuntu@192.168.13.2
必要な依存を取得してきます。
$ sudo apt-get update $ sudo apt-get -y install socat conntrack ipset
socatはkubectl port-forwardコマンドのサポートを行なうために必要なようです。
デフォルトではkubeletはswapが有効化されていると起動しません。
以下のコマンドを実行した際に出力がなにもなければswapは有効化されていません。
$ sudo swapon --show
もし、有効化されていた場合は以下のコマンドで、無効にしてください。
$ sudo swapoff -a
無効化が確認できたら、必要なバイナリをインストールします。
まずはバイナリをダウンロードします。
$ wget -q --show-progress --https-only --timestamping \ https://github.com/kubernetes-sigs/cri-tools/releases/download/v1.21.0/crictl-v1.21.0-linux-arm64.tar.gz \ https://github.com/containernetworking/plugins/releases/download/v0.9.1/cni-plugins-linux-arm64-v0.9.1.tgz \ https://storage.googleapis.com/kubernetes-release/release/v1.21.0/bin/linux/arm64/kubectl \ https://storage.googleapis.com/kubernetes-release/release/v1.21.0/bin/linux/arm64/kube-proxy \ https://storage.googleapis.com/kubernetes-release/release/v1.21.0/bin/linux/arm64/kubelet
次に必要なディレクトリを作成しておきます。
$ sudo mkdir -p \ /etc/cni/net.d \ /opt/cni/bin \ /var/lib/kubelet \ /var/lib/kube-proxy \ /var/lib/kubernetes \ /var/run/kubernetes
バイナリを各ディレクトリに移動 or 解凍します。
$ tar -xvf crictl-v1.21.0-linux-arm64.tar.gz $ sudo tar -xvf cni-plugins-linux-arm64-v0.9.1.tgz -C /opt/cni/bin/ $ chmod +x crictl kubectl kube-proxy kubelet $ sudo mv crictl kubectl kube-proxy kubelet /usr/local/bin/
containerdとruncに関してはarm64アーキテクチャでのインストールにはひと工夫が必要です。
まず、containerdですが、このIssueによるとdownload.docker.comで提供されているものがあるみたいだったのでそちらを利用させていただこうと思います。
以下のコマンドでインストールします。
$ wget https://download.docker.com/linux/ubuntu/dists/focal/pool/test/arm64/containerd.io_1.4.3-2_arm64.deb $ sudo apt install ./containerd.io_1.4.3-2_arm64.deb $ containerd -v containerd containerd.io 1.4.3 269548fa27e0089a8b8278fc4fc781d7f65a939b
続いて、runcですが、こちらは公式での提供が内容だったので（少なくとも僕が調べる限りでは）自分でビルドしようと思います。
ビルドは1番スペックがよいmaster-01で行って、実行ファイルをcspでそれぞれのworkerに配布しようと思います。
$ ssh ubuntu@192.168.13.5
まず、ビルドにはgo が必要なようなので、goのインストールを行います。
$ wget https://golang.org/dl/go1.16.3.linux-arm64.tar.gz $ sudo rm -rf /usr/local/go && sudo tar -C /usr/local -xzf go1.16.3.linux-arm64.tar.gz $ export PATH=$PATH:/usr/local/go/bin $ go version go version go1.16.3 linux/arm6
次にビルドに必要な依存をとってきます。
$ sudo apt install build-essential $ sudo apt install pkg-config $ sudo apt install -y libseccomp-dev
最後にソースコードを取得して、ビルドを行います。
$ git clone https://github.com/opencontainers/runc $ cd runc $ make $ sudo make install
ビルドが完了したらできた実行ファイルをそれぞれのworkerに配布します。
$ scp /usr/local/sbin/runc ubuntu@192.168.13.2:~/ $ scp /usr/local/sbin/runc ubuntu@192.168.13.3:~/
それぞれのworkerで適当なディレクトリにruncを移動します。
$ sudo mv runc /usr/local/bin/ $ runc -v runc version 1.0.0-rc93+dev commit: 2965ffc7e327dc3dc33a9b308ba8396e60e5bb58 spec: 1.0.2-dev go: go1.16.3 libseccomp: 2.4.3
(versionの指定をちゃんとしてなかったので、devがインストールされてしまってますね...一旦ここでは先に進みます)
CNIの設定を行なう
bridgeネットワークの設定ファイルを作成します。
$ cat <<EOF | sudo tee /etc/cni/net.d/10-bridge.conf
{
"cniVersion": "0.4.0",
"name": "bridge",
"type": "bridge",
"bridge": "cnio0",
"isGateway": true,
"ipMasq": true,
"ipam": {
"type": "host-local",
"ranges": [
[{"subnet": "10.200.0.0/24"}]
],
"routes": [{"dst": "0.0.0.0/0"}]
}
}
EOF
loopbackのネットワーク設定を記述します。
$ cat <<EOF | sudo tee /etc/cni/net.d/99-loopback.conf
{
"cniVersion": "0.4.0",
"name": "lo",
"type": "loopback"
}
EOF
kubeletの設定を行なう
kubeletのための設定や証明書を必要なディレクトリに配置します。
$ sudo mv ${HOSTNAME}-key.pem ${HOSTNAME}.pem /var/lib/kubelet/
$ sudo mv ${HOSTNAME}.kubeconfig /var/lib/kubelet/kubeconfig
$ sudo mv ca.pem /var/lib/kubernetes/
kubelet-config.yamlを作成します。
$ cat <<EOF | sudo tee /var/lib/kubelet/kubelet-config.yaml
kind: KubeletConfiguration
apiVersion: kubelet.config.k8s.io/v1beta1
authentication:
anonymous:
enabled: false
webhook:
enabled: true
x509:
clientCAFile: "/var/lib/kubernetes/ca.pem"
authorization:
mode: Webhook
clusterDomain: "cluster.local"
clusterDNS:
- "10.32.0.10"
podCIDR: "10.200.0.0/24"
resolvConf: "/run/systemd/resolve/resolv.conf"
runtimeRequestTimeout: "15m"
tlsCertFile: "/var/lib/kubelet/${HOSTNAME}.pem"
tlsPrivateKeyFile: "/var/lib/kubelet/${HOSTNAME}-key.pem"
EOF
kubuletのユニットファイルを作成します。
cat <<EOF | sudo tee /etc/systemd/system/kubelet.service [Unit] Description=Kubernetes Kubelet Documentation=https://github.com/kubernetes/kubernetes After=containerd.service Requires=containerd.service [Service] ExecStart=/usr/local/bin/kubelet \\ --config=/var/lib/kubelet/kubelet-config.yaml \\ --container-runtime=remote \\ --container-runtime-endpoint=unix:///var/run/containerd/containerd.sock \\ --image-pull-progress-deadline=2m \\ --kubeconfig=/var/lib/kubelet/kubeconfig \\ --network-plugin=cni \\ --register-node=true \\ --v=2 Restart=on-failure RestartSec=5 [Install] WantedBy=multi-user.target EOF
containerdの設定を行なう
containerdの設定ファイルを作成します。
以下のコマンドを実行します。
cat << EOF | sudo tee /etc/containerd/config.toml
[plugins]
[plugins.cri.containerd]
snapshotter = "overlayfs"
[plugins.cri.containerd.default_runtime]
runtime_type = "io.containerd.runtime.v1.linux"
runtime_engine = "/usr/local/bin/runc"
runtime_root = ""
EOF
Kubernetes Proxyの設定を行なう
kube-proxyの設定を行います。
まずは、必要な設定ファイルを適当なディレクトリに配置します。
$ sudo mv kube-proxy.kubeconfig /var/lib/kube-proxy/kubeconfig
次にkube-proxy-config.yamlを作成します。
$ cat <<EOF | sudo tee /var/lib/kube-proxy/kube-proxy-config.yaml kind: KubeProxyConfiguration apiVersion: kubeproxy.config.k8s.io/v1alpha1 clientConnection: kubeconfig: "/var/lib/kube-proxy/kubeconfig" mode: "iptables" clusterCIDR: "10.200.0.0/16" EOF
例のごとく、ユニットファイルを作成します。
cat <<EOF | sudo tee /etc/systemd/system/kube-proxy.service [Unit] Description=Kubernetes Kube Proxy Documentation=https://github.com/kubernetes/kubernetes [Service] ExecStart=/usr/local/bin/kube-proxy \\ --config=/var/lib/kube-proxy/kube-proxy-config.yaml Restart=on-failure RestartSec=5 [Install] WantedBy=multi-user.target EOF
各コンポーネントの起動
設定が完了したので、最後にコンポーネントを起動します。
以下のコマンドを実行します。
$ sudo systemctl daemon-reload $ sudo systemctl enable containerd kubelet kube-proxy $ sudo systemctl start containerd kubelet kube-proxy
正常に起動が完了すると、leader-01からNodeが認識されているのが確認できます。
$ kubectl get nodes --kubeconfig admin.kubeconfig NAME STATUS ROLES AGE VERSION worker-01 Ready <none> 8m2s v1.21.0 worker-02 Ready <none> 8m59s v1.21.0
リモートからkubectlでアクセスできるようにする
kubectlの設定を行って毎回--kubeconfig等でファイルを指定しなくても良いようにします。
ThinkPadのクライアントPCで以下のコマンドを実行します。
$ kubectl config set-cluster kubernetes-the-hard-way \ --certificate-authority=ca.pem \ --embed-certs=true \ --server=https://192.168.13.5:6443 $ kubectl config set-credentials admin \ --client-certificate=admin.pem \ --client-key=admin-key.pem $ kubectl config set-context kubernetes-the-hard-way \ --cluster=kubernetes-the-hard-way \ --user=admin $ kubectl config use-context kubernetes-the-hard-way
kubectl get nodeでNodeの一覧を取得できるようになってます。
$ kubectl version
Client Version: version.Info{Major:"1", Minor:"20", GitVersion:"v1.20.5", GitCommit:"6b1d87acf3c8253c123756b9e61dac642678305f", GitTreeState:"clean", BuildDate:"2021-03-18T01:10:43Z", GoVersion:"go1.15.8", Compiler:"gc", Platform:"linux/amd64"}
Server Version: version.Info{Major:"1", Minor:"21", GitVersion:"v1.21.0", GitCommit:"cb303e613a121a29364f75cc67d3d580833a7479", GitTreeState:"clean", BuildDate:"2021-04-08T16:25:06Z", GoVersion:"go1.16.1", Compiler:"gc", Platform:"linux/arm64"}
$ kubectl get node
NAME STATUS ROLES AGE VERSION
worker-01 Ready <none> 16m v1.21.0
worker-02 Ready <none> 17m v1.21.0
Podネットワークルールのプロビジョニングを行なう
Pod間の通信を行なうためにflannelをクラスタにインストールします。
flannelはkubernetesのlayer 3でのネットワーク設定を行ってくれます。
$ kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
このあと失敗した
ここまでは、いろいろ苦難しつつもできたのですが、前述の通りflannelがうまく動かず失敗しました。
また、時間が立ってから再度やってみようと思います。
Raspberry pi 3 model b+にUbuntu18をインストールする
はじめに
Twitterとかでにk8sのクラスターをラズパイ上に構築しているのをよく見かけていたのですが、自分もGWでちょっとやってみようかと思い。
その仮定で、ラズパイにUbuntuをインストールする必要があるみたいなのでメモとして残しておこうと思います。
ラズパイを触るのは今回はじめてです。
やってみる
環境
Ubuntuをインストールするためのホストマシンの環境はこんな感じです。
$ lsb_release -a LSB Version: core-11.1.0ubuntu2-noarch:security-11.1.0ubuntu2-noarch Distributor ID: Ubuntu Description: Ubuntu 20.04.2 LTS Release: 20.04 Codename: focal $ uname -srvmpio Linux 5.4.0-72-generic #80-Ubuntu SMP Mon Apr 12 17:35:00 UTC 2021 x86_64 x86_64 x86_64 GNU/Linux
そして、今回今回購入したのが以下の3つです。
- raspberry pi 3 model b+
- MicroSD 32GB
- micro USBコネクター
micro USBコネクター今回持ってなかったので購入しましたが、持っていれば買う必要はないです。
マウスやキーボードは自宅のすでに持っているものを追加います。
MicroSDとラズパイは秋葉原で購入しましたが大体2つで7千円弱ぐらいでした。
MircoSDにイメージを焼く
PCの組み込みMicroSDドライバーがあったので差し込みます。
MicroSDはmmcblk0という名前でマウントされるようです。
$ dmesg | grep mmcblk0 [ 1.769416] mmcblk0: mmc0:5048 SD32G 28.9 GiB [ 1.788078] mmcblk0: p1
次にイメージを焼いていくのですが、
Raspberry pi 3 model b+のBroadcom BCM2837B0, Cortex-A53はARMv8が蔡陽されたCPUのアーキテクチャのようで、ARM64のものを使えそうです。
wgetでイメージを取得して、ddコマンドでイメージを焼きます。
$ wget http://cdimage.ubuntu.com/releases/bionic/release/ubuntu-18.04.5-preinstalled-server-arm64+raspi3.img.xz $ xzcat ubuntu-18.04.5-preinstalled-server-arm64+raspi3.img.xz | sudo dd bs=4M of=/dev/mmcblk0 0+318958 レコード入力 0+318958 レコード出力 2653289472 bytes (2.7 GB, 2.5 GiB) copied, 29.1715 s, 91.0 MB/s
これで、イメージを焼くことができました。
Ubuntuをインストールする
MiroiSDをPCの組み込みの読み込み機に差し込み、micro-usbでつないで電源を入れます。
ディスプレイをつなぐとUbuntunのインストールが自動的に始まり、パスワードの入力が求められます。
ここはubuntu/ubuntuと入力すると新しいパスワードの設定を求められるので任意のものを入れてください。
これでインストールは完了です。
JITWatchを動かしてみる
はじめに
ちょっと前のどこかのイベント（おそらくJJUG）でJitWatchというのが紹介されていて、ちょっと気になってました。
このブログではJITWatchを動かして見ようかと思います。
紹介動画とかみつつ、自分の理解をまとめています。正確な情報は公式のGitHub、紹介動画、スライド、Wiki等をご覧ください。
間違え等があればご指摘いただけると嬉しいです。
JitWatchとは
HotSpot JIT compilerのLogの解析と可視化を行なうためのツールです。
AdoptOpenJDKのプロジェクトで、Hotspotのログファイルを読み込んで、解析を実行することが可能なようです。
具体的には、以下のような機能を提供します。
- クラスツリーとどのメソッドがJITコンパイルされたか、いつコンパイルされたか、そしてコンパイルに関する情報のView機能
- ソースコード、バイトコード、アセンブリをそれぞれ対応付けして確認する
- JITコンパイルをプロットしていつコンパイルが行われたかを可視化する機能
- native methodsのサイズ、バイトコードのサイズ、コンパイルタイムのサイズなどのランキング機能
動かしてみる
環境
$ java --version openjdk 11.0.10 2021-01-19 OpenJDK Runtime Environment 18.9 (build 11.0.10+9) OpenJDK 64-Bit Server VM 18.9 (build 11.0.10+9, mixed mode) $ mvn --version Apache Maven 3.6.3 Maven home: /usr/share/maven Java version: 11.0.10, vendor: Oracle Corporation, runtime: /home/someone/.sdkman/candidates/java/11.0.10-open Default locale: ja_JP, platform encoding: UTF-8 OS name: "linux", version: "5.4.0-72-generic", arch: "amd64", family: "unix"
まずは起動してみる
インストールとJITWatchの起動は、GitHubからプロジェクトをクローンしてきて、Exec Maven Pluginの実行コマンド叩くだけでGUIが立ち上がります。
ただし、注意点としてJITWatchのGUIはJavaFXを利用するためもし含まれていないJDKを利用している場合はここの手順を参考にセットアップして利用するか、JDKを別のものに買えてください。
それでは、起動してみます。
$ git clone https://github.com/prometheus-operator/kube-prometheus.git $ cd jitwatch $ mvn clean compile test exec:java
実行すると以下のような画面が表示されます。
さくっと起動ができました。
Sandboxを動かしてみる
JITWatchの左上にsandbox文字が見れるのでおもむろに押してみます。
すると以下のようなエディターが立ち上がり、サンプルコードを実行できるようになっているみたいです。
Configure Sandboxの設定からクラスパス等を設定するといろいろできそうですが、一旦はこのままRunコマンドを実行してみます。
すると以下のようなウィンドウが起動され実行結果が出力されます。
これはTriViewと呼ばれるもので、実際のソースコードと対応するバイドコード、そしてアセンブリのコードが出力されるようになっているみたいです。
AssemblyのタブではAssembly not found. Was -XX:+PrintAssembly option used?という出力がされていますが、これはJITWatchがアセンブリコードを表示するためにいろいろ設定をしてやる必要があるからのようです。これらの設定等は後ほど補足しますが、ここではスルーします。
JITWatchを起動した際に、1番最初に表示された画面を確認してみると、少し表示が変わっているのがわかります。
ここでは、Compile Treeが表示されており、パッケージとそこに属するクラスを選択することができ、それぞれにメソッド対する解析結果を見ることができます。
画面上部にはTimeline、Histo、Toplist、Cacheなどのボタンが用意されていますが、このボタンを押すとそれぞれの解析結果を見れるようです。
先程表示されていた、TriViewも上部にあります。
主要なものの説明を以下にまとめます。
- Config: クラスパスなどの設定。
- Timeline: コンパイルのタイムライン
- Histo: コンパイル時間、メソッドサイズ、インラインメソッドサイズなどのヒストグラム
- Cache: 時間軸に対するコードキャッシュのフリースペース
- Threads: コンパイラのスレッドアクティビティ
- TriView: ソースコード、バイドコード、アセンブリのView
- Sugest: 予想が難しい分岐とホットメソットのインラインのサジェスト
ログを読み込んで解析を行なう
アプリの実行ログから解析を行ないます。
Spring BootのWebアプリを作成して、解析をしてみようと思います。
プロジェクトを作成して、hotspotのログを取得する
プロジェクトはSpring Initializrを使って、以下の設定で作成します。
作成したプロジェクトをダウンロードして解凍し以下のコントローラーひとつだけ作成しておきます。
@RestController public class HelloController { Logger logger = LoggerFactory.getLogger(HelloController.class); @GetMapping("/hello") public String hello() { for (int i = 0; i < 1000; i++) logger.info(String.format("exec adjustNum %s times", adjustNum(i))); return "hello"; } private int adjustNum(int a) { return a + 1; } }
以下のコマンドでビルドします。
$ mvn clean package $ ls target/ classes demo-0.0.1-SNAPSHOT.jar demo-0.0.1-SNAPSHOT.jar.original generated-sources generated-test-sources maven-archiver maven-status surefire-reports test-classes
jarができたので実行をします。
この際にJITWatchが必要とするログを出力するため以下のオプションを追加します。
- -XX:+UnlockDiagnosticVMOptions
- JDKの解析系のオプションをアンロックする
- -XX:+LogCompilation
- メソッドのコンパイルログを出力する
- -XX:+TraceClassLoading
- クラスロードされたクラスの追跡を有効にする
今回の場合は以下のように実行します。
$ java -XX:+UnlockDiagnosticVMOptions -XX:+LogCompilation -XX:+TraceClassLoading -jar target/demo-0.0.1-SNAPSHOT.jar
すると、hotsopt_pid[アプリケーションのpid].logという名前のログファイルが出力されます。
$ ls HELP.md demo.iml hotspot_pid41577.log mvnw mvnw.cmd pom.xml src target
今回の場合はhotspot_pid41577.logというのがそれですね。
JITWatchの設定を行なう
作成したログファイルをJITWatchに読み込ませますが、その前に以下のような設定をJITWatch側で行なう必要があります。
これらはJITWatchのConfig(最初に起動する画面上部の右から五番目あたり)から行なうことができます。

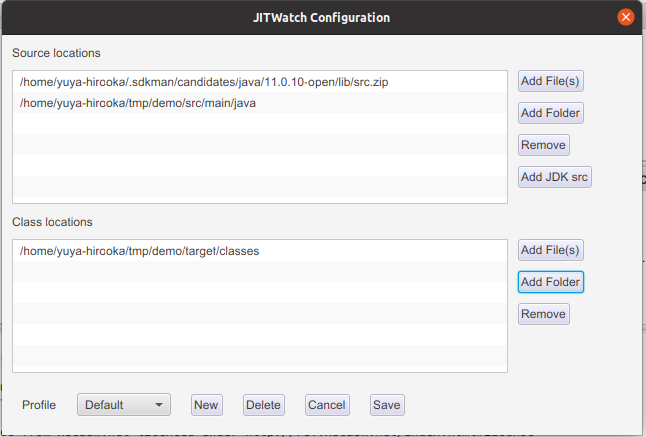

Config画面は以下のようになっています。
画面上部の段にはsrc.zipとアプリケーションのsrcデレクトリ、下の段にはクラスファイルのロケーションを指定します。
src.zipに関してはAdd JDK srcボタンを押すと（おそらくJITWatchを起動している）JDKのzipが自動的に設定され、その他の2つはAdd Folderで設定します。
この状態で、Open log から先程のログ読み込み、startボタンを押します。
すると以下のようにadjustNum()関数がC1コンパイルされたことが確認できます。
アセンブリコードの生成（補足）
今回は試しませんが、JITWatchのTriViewでは生成されたアセンブリのコードも見ることができます。
そのためにはhsdisをビルドして、JDKの適当なディレクトリ(8以前と以降で配置するディレクトリが違います)に配置し、プログラム実行時に-XX:+PrintAssemblyオプションを指定してやる必要があります。
詳細はここを確認してください。
感想
今回、Spring Bootのアプリの解析をやってみましあんまり意味は無かったかもしれません、ちなみにjarを適切に指定してやるとSpringのクラスの解析も行えそうでした。
KtorのアプリからMicrometer+PrometheusでJVMのメトリクスを取得する
はじめに
Ktorのドキュメント呼んでいたらMicrometerに対応してそうだというのを見かけてちょっと動かしてみようかと思います。
基本的にはドキュメントに書かれた流れを沿う感じでやろうかと思います。
あと、PrometheusはDockerを用いて起動します。
やってみる
環境
$ lsb_release -a LSB Version: core-11.1.0ubuntu2-noarch:security-11.1.0ubuntu2-noarch Distributor ID: Ubuntu Description: Ubuntu 20.04.2 LTS Release: 20.04 Codename: focal $ uname -srvmpio Linux 5.4.0-72-generic #80-Ubuntu SMP Mon Apr 12 17:35:00 UTC 2021 x86_64 x86_64 x86_64 GNU/Linux $ docker version Client: Docker Engine - Community Version: 20.10.6 API version: 1.41 Go version: go1.13.15 Git commit: 370c289 Built: Fri Apr 9 22:47:17 2021 OS/Arch: linux/amd64 Context: default Experimental: true Server: Docker Engine - Community Engine: Version: 20.10.6 API version: 1.41 (minimum version 1.12) Go version: go1.13.15 Git commit: 8728dd2 Built: Fri Apr 9 22:45:28 2021 OS/Arch: linux/amd64 Experimental: true containerd: Version: 1.4.4 GitCommit: 05f951a3781f4f2c1911b05e61c160e9c30eaa8e runc: Version: 1.0.0-rc93 GitCommit: 12644e614e25b05da6fd08a38ffa0cfe1903fdec docker-init: Version: 0.19.0 GitCommit: de40ad0 $ java --version openjdk 16 2021-03-16 OpenJDK Runtime Environment (build 16+36-2231) OpenJDK 64-Bit Server VM (build 16+36-2231, mixed mode, sharing)
プロジェクトの作成
プロジェクトはIntelliJのKtorプラグインを使って作成します。
設定は以下のようにします。
依存の追加のところでMicrometerを追加することもできますが、今回ははRoutingだけを選択します。
出来上がったプロジェクトのPomの抜粋を以下に示します。
<properties> <ktor_version>1.5.3</ktor_version> <kotlin.code.style>official</kotlin.code.style> <kotlin_version>1.4.32</kotlin_version> <logback_version>1.2.3</logback_version> <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding> <kotlin.compiler.incremental>true</kotlin.compiler.incremental> <main.class>hirooka.dev.ApplicationKt</main.class> </properties>
<dependencies> <dependency> <groupId>io.ktor</groupId> <artifactId>ktor-server-core</artifactId> <version>${ktor_version}</version> </dependency> <dependency> <groupId>io.ktor</groupId> <artifactId>ktor-server-netty</artifactId> <version>${ktor_version}</version> </dependency> <dependency> <groupId>ch.qos.logback</groupId> <artifactId>logback-classic</artifactId> <version>${logback_version}</version> </dependency> <dependency> <groupId>io.ktor</groupId> <artifactId>ktor-server-tests</artifactId> <version>${ktor_version}</version> <scope>test</scope> </dependency> </dependencies>
Ktorのバージョンは1.4.32が選択されているのと、依存にはテスト関連の者Lockbackそして、ktor-server-coreが追加されていました。
Prometheus形式のメトリクスを取得できるようにする
まずは以下の依存をPomに追加する必要があります。
<dependency> <groupId>io.ktor</groupId> <artifactId>ktor-metrics-micrometer</artifactId> <version>${ktor_version}</version> </dependency> <dependency> <groupId>io.micrometer</groupId> <artifactId>micrometer-registry-prometheus</artifactId> <version>1.6.6</version> </dependency>
1つ目はKtorのMicrometerのサポートを提供してくれるプロジェクトで、2つ目はPrometheusのレジストリーです。
次にApplication.ktを以下のように修正します。
import io.ktor.server.engine.* import io.ktor.server.netty.* import hirooka.dev.plugins.* import io.ktor.application.* import io.ktor.metrics.micrometer.* fun main() { val prometheusMeterRegistry = PrometheusMeterRegistry(PrometheusConfig.DEFAULT) embeddedServer(Netty, port = 8080, host = "0.0.0.0") { install(MicrometerMetrics) { registry = prometheusMeterRegistry } configureRouting() }.start(wait = true) }
追加したのはinstall(MicrometerMetrics)のところです。
KtorでMicromerを使う場合installでMicrometerMwetricsのクラスをインストールする必要があります。
次にJVMのメトリクスを公開するために更に以下のような修正をくわえます。
fun main() { val prometheusMeterRegistry = PrometheusMeterRegistry(PrometheusConfig.DEFAULT) embeddedServer(Netty, port = 8080, host = "0.0.0.0") { install(MicrometerMetrics) { registry = prometheusMeterRegistry meterBinders = listOf( JvmMemoryMetrics(), JvmGcMetrics(), ProcessorMetrics(), ) } configureRouting() }.start(wait = true) }
最後のProcessorMetrics()はシステムのメトリクスなので今回はいらないかもしれませんが一応追加しておきます。
最後に取得したメトリクスを公開するRoutingを記述します。
fun main() {
val prometheusMeterRegistry = PrometheusMeterRegistry(PrometheusConfig.DEFAULT)
embeddedServer(Netty, port = 8080, host = "0.0.0.0") {
install(MicrometerMetrics) {
registry = prometheusMeterRegistry
}
routing {
get("/metrics") {
call.respond(prometheusMeterRegistry.scrape())
}
}
configureRouting()
}.start(wait = true)
}
Mainの頭のところでイニシャライズしたprometheusMeterRegistryを使う必要があったため、今回はApplication.ktにRoutingを記述しました。
具体的には/metricsというPathに対してprometheusMeterRegistry.scrape()で取得できるメトリクスを返すようにしています。
これでアプリケーション側の設定は完了です。
アプリケーションを起動して、cURLでメトリクスを取得してみます。
$ curl localhost:8080/metrics
# HELP jvm_buffer_memory_used_bytes An estimate of the memory that the Java virtual machine is using for this buffer pool
# TYPE jvm_buffer_memory_used_bytes gauge
jvm_buffer_memory_used_bytes{id="mapped",} 0.0
jvm_buffer_memory_used_bytes{id="direct",} 3.3562632E7
# HELP system_cpu_usage The "recent cpu usage" for the whole system
# TYPE system_cpu_usage gauge
system_cpu_usage 0.06208306434258662
# HELP jvm_memory_max_bytes The maximum amount of memory in bytes that can be used for memory management
# TYPE jvm_memory_max_bytes gauge
jvm_memory_max_bytes{area="nonheap",id="CodeHeap 'profiled nmethods'",} 1.22908672E8
jvm_memory_max_bytes{area="heap",id="G1 Survivor Space",} -1.0
jvm_memory_max_bytes{area="heap",id="G1 Old Gen",} 8.321499136E9
jvm_memory_max_bytes{area="nonheap",id="Metaspace",} -1.0
jvm_memory_max_bytes{area="nonheap",id="CodeHeap 'non-nmethods'",} 5836800.0
jvm_memory_max_bytes{area="heap",id="G1 Eden Space",} -1.0
jvm_memory_max_bytes{area="nonheap",id="Compressed Class Space",} 1.073741824E9
jvm_memory_max_bytes{area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 1.22912768E8
# HELP jvm_gc_pause_seconds Time spent in GC pause
# TYPE jvm_gc_pause_seconds summary
jvm_gc_pause_seconds_count{action="end of minor GC",cause="Metadata GC Threshold",} 1.0
jvm_gc_pause_seconds_sum{action="end of minor GC",cause="Metadata GC Threshold",} 0.006
# HELP jvm_gc_pause_seconds_max Time spent in GC pause
# TYPE jvm_gc_pause_seconds_max gauge
jvm_gc_pause_seconds_max{action="end of minor GC",cause="Metadata GC Threshold",} 0.006
# HELP jvm_gc_max_data_size_bytes Max size of long-lived heap memory pool
# TYPE jvm_gc_max_data_size_bytes gauge
jvm_gc_max_data_size_bytes 8.321499136E9
# HELP system_load_average_1m The sum of the number of runnable entities queued to available processors and the number of runnable entities running on the available processors averaged over a period of time
# TYPE system_load_average_1m gauge
system_load_average_1m 2.18
# HELP jvm_memory_committed_bytes The amount of memory in bytes that is committed for the Java virtual machine to use
# TYPE jvm_memory_committed_bytes gauge
jvm_memory_committed_bytes{area="nonheap",id="CodeHeap 'profiled nmethods'",} 2686976.0
jvm_memory_committed_bytes{area="heap",id="G1 Survivor Space",} 6291456.0
jvm_memory_committed_bytes{area="heap",id="G1 Old Gen",} 4.5088768E8
jvm_memory_committed_bytes{area="nonheap",id="Metaspace",} 2.5608192E7
jvm_memory_committed_bytes{area="nonheap",id="CodeHeap 'non-nmethods'",} 2555904.0
jvm_memory_committed_bytes{area="heap",id="G1 Eden Space",} 6.291456E7
jvm_memory_committed_bytes{area="nonheap",id="Compressed Class Space",} 2883584.0
jvm_memory_committed_bytes{area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 2555904.0
# HELP jvm_buffer_total_capacity_bytes An estimate of the total capacity of the buffers in this pool
# TYPE jvm_buffer_total_capacity_bytes gauge
jvm_buffer_total_capacity_bytes{id="mapped",} 0.0
jvm_buffer_total_capacity_bytes{id="direct",} 3.3562631E7
# HELP system_cpu_count The number of processors available to the Java virtual machine
# TYPE system_cpu_count gauge
system_cpu_count 8.0
# HELP ktor_http_server_requests_seconds_max
# TYPE ktor_http_server_requests_seconds_max gauge
ktor_http_server_requests_seconds_max{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",} 0.021426668
# HELP ktor_http_server_requests_seconds
# TYPE ktor_http_server_requests_seconds histogram
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.001",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.001048576",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.001398101",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.001747626",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.002097151",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.002446676",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.002796201",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.003145726",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.003495251",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.003844776",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.004194304",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.005592405",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.006990506",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.008388607",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.009786708",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.011184809",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.01258291",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.013981011",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.015379112",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.016777216",} 0.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.022369621",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.027962026",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.033554431",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.039146836",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.044739241",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.050331646",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.055924051",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.061516456",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.067108864",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.089478485",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.1",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.111848106",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.134217727",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.156587348",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.178956969",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.20132659",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.223696211",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.246065832",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.268435456",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.357913941",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.447392426",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.5",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.536870911",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.626349396",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.715827881",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.805306366",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.894784851",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="0.984263336",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="1.073741824",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="1.431655765",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="1.789569706",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="2.147483647",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="2.505397588",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="2.863311529",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="3.22122547",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="3.579139411",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="3.937053352",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="4.294967296",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="5.726623061",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="7.158278826",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="8.589934591",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="10.021590356",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="11.453246121",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="12.884901886",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="14.316557651",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="15.748213416",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="17.179869184",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="20.0",} 1.0
ktor_http_server_requests_seconds_bucket{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",le="+Inf",} 1.0
ktor_http_server_requests_seconds_count{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",} 1.0
ktor_http_server_requests_seconds_sum{address="localhost:8080",method="GET",route="/metrics",status="200",throwable="n/a",} 0.021426668
# HELP ktor_http_server_requests_active
# TYPE ktor_http_server_requests_active gauge
ktor_http_server_requests_active 1.0
# HELP jvm_buffer_count_buffers An estimate of the number of buffers in the pool
# TYPE jvm_buffer_count_buffers gauge
jvm_buffer_count_buffers{id="mapped",} 0.0
jvm_buffer_count_buffers{id="direct",} 6.0
# HELP jvm_memory_used_bytes The amount of used memory
# TYPE jvm_memory_used_bytes gauge
jvm_memory_used_bytes{area="nonheap",id="CodeHeap 'profiled nmethods'",} 2629376.0
jvm_memory_used_bytes{area="heap",id="G1 Survivor Space",} 6291456.0
jvm_memory_used_bytes{area="heap",id="G1 Old Gen",} 0.0
jvm_memory_used_bytes{area="nonheap",id="Metaspace",} 2.4776112E7
jvm_memory_used_bytes{area="nonheap",id="CodeHeap 'non-nmethods'",} 1170432.0
jvm_memory_used_bytes{area="heap",id="G1 Eden Space",} 1.2582912E7
jvm_memory_used_bytes{area="nonheap",id="Compressed Class Space",} 2673248.0
jvm_memory_used_bytes{area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 507008.0
# HELP jvm_gc_live_data_size_bytes Size of long-lived heap memory pool after reclamation
# TYPE jvm_gc_live_data_size_bytes gauge
jvm_gc_live_data_size_bytes 0.0
# HELP process_cpu_usage The "recent cpu usage" for the Java Virtual Machine process
# TYPE process_cpu_usage gauge
process_cpu_usage 9.6815834767642E-4
# HELP jvm_gc_memory_allocated_bytes_total Incremented for an increase in the size of the (young) heap memory pool after one GC to before the next
# TYPE jvm_gc_memory_allocated_bytes_total counter
jvm_gc_memory_allocated_bytes_total 2.3068672E7
# HELP jvm_gc_memory_promoted_bytes_total Count of positive increases in the size of the old generation memory pool before GC to after GC
# TYPE jvm_gc_memory_promoted_bytes_total counter
jvm_gc_memory_promoted_bytes_total 0.0
Promehteusから収集する
最後に公開されているメトリクスをPrometheus側から取得したいと思います。
まずは
global:
scrape_interval: 15s
evaluation_interval: 15s
rule_files:
scrape_configs:
- job_name: prometheus
static_configs:
- targets: ['host.docker.internal:8080/metric']
余談ですがDocker 20.10系からLinuxで--add-host=host.docker.internal:host-gatewayみたいな感じで起動時にオプションを渡してやるとhost.docker.internalでホストマシンにアクセスできるようになったみたいですね。
PrometheusをDockerで起動します。この際に上記の設定ファイルをマウントするようにします。
docker run \
--add-host=host.docker.internal:host-gateway \
-p 9090:9090 \
-v /path/to/four/config/prometheus.yml:/etc/prometheus/prometheus.yml \
prom/prometheus
これでPrometheusが起動し、localhost:9090でUIに接続できます。
ターゲットの一覧を確認するときちんとアプリが認識されているのがわかります。
以下のようにjvm_buffer_count_buffersも可視化できました。
Docker 20.10.0についてまとめる
はじめに
だいぶ前ですがDokcer 20.10.0がリリースされています。かねてからやろうと思ってやってなかったのですが、リリースノートを眺めて、気になったところをかいつまんでまとめてみようと思います。
ものによっては動かしてみようかと。
やっていく
環境
$ uname -srvmpio Linux 5.4.0-70-generic #78-Ubuntu SMP Fri Mar 19 13:29:52 UTC 2021 x86_64 x86_64 x86_64 GNU/Linux $ lsb_release -a LSB Version: core-11.1.0ubuntu2-noarch:security-11.1.0ubuntu2-noarch Distributor ID: Ubuntu Description: Ubuntu 20.04.2 LTS Release: 20.04 Codename: focal $ docker version Client: Docker Engine - Community Version: 20.10.5 API version: 1.41 Go version: go1.13.15 Git commit: 55c4c88 Built: Tue Mar 2 20:18:20 2021 OS/Arch: linux/amd64 Context: default Experimental: true Server: Docker Engine - Community Engine: Version: 20.10.5 API version: 1.41 (minimum version 1.12) Go version: go1.13.15 Git commit: 363e9a8 Built: Tue Mar 2 20:16:15 2021 OS/Arch: linux/amd64 Experimental: true containerd: Version: 1.4.4 GitCommit: 05f951a3781f4f2c1911b05e61c160e9c30eaa8e runc: Version: 1.0.0-rc93 GitCommit: 12644e614e25b05da6fd08a38ffa0cfe1903fdec docker-init: Version: 0.19.0 GitCommit: de40ad0
今回、使用するDockerは20.10.5ですが、20.10.0の変更点のみをまとめていこうと思います。
API
GET /eventsでpruneのイベントを取得できる
例えば、以下のようにcurl --unix-socket /var/run/docker.sock http:/v1.41/eventsにアクセスした状態で、docker system pruneコマンドを実行すると、以下のようにイベントを取得することができます。
$ curl --unix-socket /var/run/docker.sock http:/v1.41/events
{"status":"prune","Type":"container","Action":"prune","Actor":{"ID":"","Attributes":{"reclaimed":"0"}},"scope":"local","time":1618107008,"timeNano":1618107008756813704}
{"Type":"network","Action":"prune","Actor":{"ID":"","Attributes":{"reclaimed":"0"}},"scope":"local","time":1618107008,"timeNano":1618107008758330171}
{"status":"prune","Type":"image","Action":"prune","Actor":{"ID":"","Attributes":{"reclaimed":"0"}},"scope":"local","time":1618107008,"timeNano":1618107008798691967}
{"Type":"builder","Action":"prune","Actor":{"ID":"","Attributes":{"reclaimed":"0"}},"scope":"local","time":1618107008,"timeNano":1618107008866211129}
このエンドポイントはcontainer、network、 volume、 imageそれぞれに対してreclaimed(回収したバイト数)を取得することができます。
GET /infoに対する変更点
以下のような変更点があります。
- OSのVersionを取得できるようになった
- DefaultAddressPoolsを取得できるようになった
Builder
#syntaxなしで、RUN --mountオプションを利用できるようになった
もともとBuildKitのRUN --mount拡張機能を利用したい場合は``のようなコメント行をDockerfileの先頭に追加する必要がありましたが不要になりました。
ARGがENVのように複数の値を受け付けるように変更
ARGコマンドは変数を定義してビルド時に--build-arg <varname>=<value>のフラグを利用することによって引数を渡すことができます。このARGコマンドが今回の変更でENVと同じように複数定義を一行でできるように修正さています。
ADDコマンドに--chownパラメーター拡張を渡せるようになった
もともとADD/COPYコマンドでは--chownフラグを指定できファイルオーナーを設定できますしかし、ADDコマンドではARGやENVで定義された変数からの指定ができないようになってました。しかし今回の修正でそれが行えるようになったようです。
Clientクライアントでは以下のような修正が行われています
- -a/--all-tagsフラグですべてのタグをpushできるようになった
- Kubernetesの
username/password認証をサポート runコマンドとcreateコマンドに--pull=missing|always|neverフラグを追加docker execに--env-fileフラグがついかされ環境変数を渡せるようになったlog-driverが追加されPrettyオプションが利用可能になった--cgroupnsフラグでネームスペースを指定できようになったdocker manifest rmローカルストレージのマニフェストリストドラフト（設定やレイヤーの情報を保持）を削除docker infoとdocker versionにコンテキストの情報を出力するように変更
Runtime
ランタイムでは以下のような修正が行われています。
- cgroup2のサポート
- cgroup2がデフォルトで
systemdのcgroupを利用するようになった - 新しいストレージドライバ
fuse-overlayfs - containerdのバイナリを1.4.3にアップデート
docker pushのデフォルトがすべてのタグのPushからlatestに変更- イメージをPullする際のコネクションロスでリコネクトする回数を指定できるように変更
- コンテナスタートアップのために、最低のメモリリミットを6Mへ変更。
Networking
host.docker.internalのLinuxでのサポート
最後の方力尽きましたが、すべての変更に関してはこちらをご確認ください
QuarkusのDevServicesを試す
はじめに
先日、Quarkusの1.13がリリースされので、リリースブログを眺めていたのですがDevServicesという便利そうな機能が追加されていたので試してみようかと思います。
DevServicesとは
DevモードでQuarkusを起動した場合、追加の設定無しでDBを起動してくれてDevモードのコンフィグとバインドしてくれるようです。
例えば、PostgresSQL JDBCの拡張がPomの依存に追加されている場合Testcontainersを使って（もしくはJavaのプロセス内で）自動的にDBを立ち上げてくれます。（今回は試しませんがReactiveクライアントにも対応しているようです）
現在DevSercicesは以下のDBに対応しているようです。
- Postgresql (コンテナ)
- MySQL (コンテナ)
- MariaDB (コンテナ)
- H2 (プロセス内)
- Apache Derby (プロセス内)
- DB2 (コンテナ)
- MSSQL (コンテナ)
また、DB2とMSSQLに関してはライセンスへの同意が必要です。src/main/resources/container-license-acceptance.txtを作成して以下のようなテキストを記述する必要があります。
ibmcom/db2:11.5.0.0a mcr.microsoft.com/mssql/server:2017-CU12
使ってみる
環境
今回は以下の環境でアプリを動かします。
$ java --version openjdk 16 2021-03-16 OpenJDK Runtime Environment (build 16+36-2231) OpenJDK 64-Bit Server VM (build 16+36-2231, mixed mode, sharing) $ mvn --version Apache Maven 3.6.3 Maven home: /usr/share/maven Java version: 16, vendor: Oracle Corporation, runtime: /home/username/.sdkman/candidates/java/16-open Default locale: ja_JP, platform encoding: UTF-8 OS name: "linux", version: "5.4.0-70-generic", arch: "amd64", family: "unix" $ docker version Client: Docker Engine - Community Version: 20.10.5 API version: 1.41 Go version: go1.13.15 Git commit: 55c4c88 Built: Tue Mar 2 20:18:20 2021 OS/Arch: linux/amd64 Context: default Experimental: true Server: Docker Engine - Community Engine: Version: 20.10.5 API version: 1.41 (minimum version 1.12) Go version: go1.13.15 Git commit: 363e9a8 Built: Tue Mar 2 20:16:15 2021 OS/Arch: linux/amd64 Experimental: true containerd: Version: 1.4.4 GitCommit: 05f951a3781f4f2c1911b05e61c160e9c30eaa8e runc: Version: 1.0.0-rc93 GitCommit: 12644e614e25b05da6fd08a38ffa0cfe1903fdec docker-init: Version: 0.19.0 GitCommit: de40ad0
プロジェクトを作成する
今回はPosgresSQLを利用して、DBに保存されたデータを返す簡単なAPIを記述しようと思います。
以下の構成でプロジェクトを作成します。
Devモードでアプリケーションを起動する
DevServcesはデフォルトでオンになっており、DB URLやパスワード、ユーザ名が設定されていなければTestcontainersを使ってDBを立ち上げてくれます。
先程、作成したプロジェクトをunzipしてなにも変更せずにDevモードで起動すると以下のようなログを出力してDBも立ち上げてくれます。
$ ./mvnw compile quarkus:dev [INFO] Scanning for projects... [INFO] [INFO] ----------------------< dev.hirooka:devservices >----------------------- [INFO] Building devservices 1.0.0-SNAPSHOT [INFO] --------------------------------[ jar ]--------------------------------- [INFO] [INFO] --- quarkus-maven-plugin:1.13.0.Final:generate-code (default) @ devservices --- [INFO] [INFO] --- maven-resources-plugin:2.6:resources (default-resources) @ devservices --- [INFO] Using 'UTF-8' encoding to copy filtered resources. [INFO] Copying 2 resources [INFO] [INFO] --- maven-compiler-plugin:3.8.1:compile (default-compile) @ devservices --- [INFO] Nothing to compile - all classes are up to date [INFO] [INFO] --- quarkus-maven-plugin:1.13.0.Final:dev (default-cli) @ devservices --- Listening for transport dt_socket at address: 5005 2021-04-05 12:13:24,948 INFO [org.tes.doc.DockerClientProviderStrategy] (build-28) Loaded org.testcontainers.dockerclient.EnvironmentAndSystemPropertyClientProviderStrategy from ~/.testcontainers.properties, will try it first 2021-04-05 12:13:25,299 INFO [org.tes.doc.DockerClientProviderStrategy] (build-28) Found Docker environment with Environment variables, system properties and defaults. Resolved dockerHost=unix:///var/run/docker.sock 2021-04-05 12:13:25,300 INFO [org.tes.DockerClientFactory] (build-28) Docker host IP address is localhost 2021-04-05 12:13:25,324 INFO [org.tes.DockerClientFactory] (build-28) Connected to docker: Server Version: 20.10.5 API Version: 1.41 Operating System: Ubuntu 20.04.2 LTS Total Memory: 31741 MB 2021-04-05 12:13:25,326 INFO [org.tes.uti.ImageNameSubstitutor] (build-28) Image name substitution will be performed by: DefaultImageNameSubstitutor (composite of 'ConfigurationFileImageNameSubstitutor' and 'PrefixingImageNameSubstitutor') 2021-04-05 12:13:25,352 INFO [org.tes.uti.RegistryAuthLocator] (build-28) Failure when attempting to lookup auth config. Please ignore if you don't have images in an authenticated registry. Details: (dockerImageName: testcontainers/ryuk:0.3.1, configFile: /home/yuya-hirooka/.docker/config.json. Falling back to docker-java default behaviour. Exception message: /home/yuya-hirooka/.docker/config.json (そのようなファイルやディレクトリはありません) 2021-04-05 12:13:26,102 INFO [org.tes.DockerClientFactory] (build-28) Ryuk started - will monitor and terminate Testcontainers containers on JVM exit 2021-04-05 12:13:26,103 INFO [org.tes.DockerClientFactory] (build-28) Checking the system... 2021-04-05 12:13:26,103 INFO [org.tes.DockerClientFactory] (build-28) ✔︎ Docker server version should be at least 1.6.0 2021-04-05 12:13:26,185 INFO [org.tes.DockerClientFactory] (build-28) ✔︎ Docker environment should have more than 2GB free disk space 2021-04-05 12:13:26,295 INFO [🐳 .6.12]] (build-28) Creating container for image: postgres:9.6.12 2021-04-05 12:13:26,337 INFO [🐳 .6.12]] (build-28) Starting container with ID: 33b42f67a20ed4d4ff1b2f0135ec06b13c3444e5782567e4d30395e0c5741fd3 2021-04-05 12:13:26,710 INFO [🐳 .6.12]] (build-28) Container postgres:9.6.12 is starting: 33b42f67a20ed4d4ff1b2f0135ec06b13c3444e5782567e4d30395e0c5741fd3 2021-04-05 12:13:30,167 INFO [🐳 .6.12]] (build-28) Container postgres:9.6.12 started in PT3.98152593S __ ____ __ _____ ___ __ ____ ______ --/ __ \/ / / / _ | / _ \/ //_/ / / / __/ -/ /_/ / /_/ / __ |/ , _/ ,< / /_/ /\ \ --\___\_\____/_/ |_/_/|_/_/|_|\____/___/ 2021-04-05 12:13:30,588 INFO [io.quarkus] (Quarkus Main Thread) devservices 1.0.0-SNAPSHOT on JVM (powered by Quarkus 1.13.0.Final) started in 6.064s. Listening on: http://localhost:8080 2021-04-05 12:13:30,589 INFO [io.quarkus] (Quarkus Main Thread) Profile dev activated. Live Coding activated. 2021-04-05 12:13:30,589 INFO [io.quarkus] (Quarkus Main Thread) Installed features: [agroal, cdi, hibernate-orm, jdbc-postgresql, mutiny, narayana-jta, resteasy, smallrye-context-propagation]
docker psコマンドで確認してみるとPostgresとTestcontainersのコンテナがきどうしているのが確認できます。
$ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 74541a57e8cd postgres:9.6.12 "docker-entrypoint.s…" 3 minutes ago Up 3 minutes 0.0.0.0:49164->5432/tcp great_blackburn 72f55524eecf testcontainers/ryuk:0.3.1 "/app" 3 minutes ago Up 3 minutes 0.0.0.0:49163->8080/tcp testcontainers-ryuk-42c2bcf5-1ddc-415d-b694-3f7f311d885e
データを取得してみる
それでは、実際にこの起動したDB利用してみようと思います。
まずは初期データを投入します。
まずはapplication.propertiesを以下のように修正します。
%dev.quarkus.hibernate-orm.log.sql=true %dev.quarkus.hibernate-orm.database.generation=drop-and-create
quarkus.hibernate-orm.database.generation=drop-and-createを指定することで、Quarkusのアプリは起動時にsqlファイルを読み取ってテーブルを作成してくれるようになります。
また、デフォルトではresourcesのimport.sqlという名前のファイルを読み取るようになっているのでそちらも用意しておきます。
drop table if exists message; create table message( id int, content varchar(100) ); insert into message values (1, 'hello, dev service1'), (2, 'hello, dev service2'), (3, 'hello, dev service3');
quarkus.hibernate-orm.log.sqlはSQLの実行がわかりやすいように設定しています。また%devはDevモードで起動時に有効になる設定を示します。
この状態でアプリケーションを再起動します。
すると、ここには記述しませんが実行されたSQLのログが出力されるはずです。
ここまでで、起動したDBを利用できていることががある程度確認できたかもしれませんが。
EntityとControllerを作成してmessageを取得してみようと思います。
MessageEntity.java
@Entity public class MessageEntity { @Id private int id; private String content; public int getId() { return id; } public void setId(int id) { this.id = id; } public String getContent() { return content; } public void setContent(String content) { this.content = content; } }
GreetingResource .java
@Path("/messages") public class GreetingResource { private EntityManager em; public GreetingResource(EntityManager em) { this.em = em; } @GET @Produces(MediaType.APPLICATION_JSON) public List<MessageEntity> hello() { return em.createNativeQuery("select id, content from message", MessageEntity.class).getResultList(); } }
コントローラーはデフォルトで作成されたGreetingResource.javaを少し改造して作っています。また、少し筋は悪いかもしれませんがEntityをそのままレスポンスとして返すようにしています。
アプリケーションがリロードされたらcURLを叩いてみます。
$ curl localhost:8080/messages
[{"id":1,"content":"hello, dev service1"},{"id":2,"content":"hello, dev service2"},{"id":3,"content":"hello, dev service3"}]
import.sqlでセットしていた値が帰ってきていることが確認できました。
本番用の設定を記述する
前述したとおりDevServicesはDB URLなどがセットされている場合においてDBを起動しないようになっています。
例えば、以下のように設定を記述してアプリケーションを起動すると、DBが起動されません。
quarkus.datasource.db-kind=postgresql quarkus.datasource.jdbc.url=jdbc:postgresql://localhost:5432/hibernate_orm_test quarkus.datasource.username=username quarkus.datasource.password=password
起動すると、import.sqlの実行に失敗したエラーログが出力されたと思います。
application.properitesに本番用の設定値を書きたいが、ローカルでの開発ではDevServicesを利用したい場合は設定のプリフィクスとして%prodを以下のように付与します。
%prod.quarkus.datasource.db-kind=postgresql %prod.quarkus.datasource.jdbc.url=jdbc:postgresql://localhost:5432/hibernate_orm_test %prod.quarkus.datasource.username=username %prod.quarkus.datasource.password=password
これで上記の設定はDevモードでは用いられることはなくDevServicesはDBを立ち上げてくれます。
その他の設定値
最後にDevServicesの設定をいくつかまとめておこうと思います。完全なリストはこちら をご覧ください。
| 設定値 | 説明 | デフォルト値(型) |
|---|---|---|
| quarkus.datasource.devservices | DevServicesを明示的に有効化するかのフラグ | true(boolean) |
| quarkus.datasource.devservices.image-name | 利用するコンテナイメージ名を指定する。もしH2などコンテナを起動しないサービスの場合は影響を及ぼさない | (string) |
また、ここにはまとめてませんが、名前付きデータソースごとにそれぞれの設定を行なうことも可能なようです。
k8s上のSpring Bootアプリからメトリクスを取得する(Actuator + Prometheus Operator)
はじめに
Kubernetes上でのSpring Bootのアプリのデバックを行なう際にPodのコンテナ内に応じて必要なコマンドとってきて、スレッドダンプやヒープダンプを取得してホストにコピーみたいなことをやっていたのですが、流石に面倒に感じはじめました。
そこでふとActuator入れりゃええやんと思いたち、どうせだったら、Prometeheusでメトリクスの収集までできればいろいろええんじゃないかと思いいろいろ動かしてみようと思います。
Spring Boot Actuatorとは
（まず、前提としてこのブログはBoot 2.4系のドキュメントを確認してます。貼られているリンクもそうなってると思います。）
Spring Boot Actuatorはアプリケーションをモニター、マネージするための追加機能を提供してくれています。HTTPやJMXのエンドポイントを通して操作を選択することができます（JMXを利用する場合はspring.jmx.enabledをtrueで設定する必要があります）。HTTPを利用する場合はデフォルトでは/actuator/{id}の形式で情報を取得することが可能で、たとえばhealthの情報を取得したい場合は/actuator/healthのエンドポイントで利用できます。カスタムエンドポイントを公開することもできますが、基本としては以下のようなエンドポイントが用意されています。
| ID | 説明 |
|---|---|
| health | アプリケーションの正常性情報を取得でる。このエンドポイントを通して、実行中のアプリケーション（本体と関連するアプリケーション）ステータスを確認することができる。関連するアプリケーションに関してはHealthContributorRegistryに定義されているすべてのHealthContributorから収集される。（詳細はこちら） |
| httptrace | HTTPのトレース情報（リクエスト/レスポンス）を取得できる。デフォルトで最新100個をインメモリに保存。HTTP トレースを有効にするには、アプリケーションの構成で HttpTraceRepository型をBeanとして提供する必要がある |
| beans | アプリケーション内のSpring Beanのリストを取得できる |
| mappings | @RequestMappingのパスのリストを表示します |
| shutdown | アップリケーションをシャットダウンする |
| threaddump | スレッドダンプを取得できる |
| heapdump | hprofヒープダンプを取得できる。アプリケーションがSpring MVCやWebFluxである場合に有効 |
| logfile | ログの内容を返す。logging.file.nameかlogging.file.pathプロパティが設定されている必要がある。アプリケーションがアプリケーションがSpring MVCやWebFluxである場合に有効 |
詳細なリストに関してはこちらをご覧ください。
また、Prometheusフォーマットで出力してくれるエンドポイントも提供されており今回はこちらを利用して、メトリクスを収集しようと思います。
エンドポイントの公開に関するセキュリティ的な考慮点に付いて
Actuatorでアプリケーションのインフラレイヤーやアプリケーションレイヤーで保護しておく必要があります。アプリケーションレイヤーでは「必要なエンドポイントのみ公開する」のが基本的な戦略となると思います。ActuatorではデフォルトでHTTPのエンドポイントはhealthとinfo以外は非公開になっているようです。
これらのエンドポイントを公開非公開を制御する場合は以下のようなincludeもしくはexcluedeプロパティを使用します。例えば、info, health, threaddumpのエンドポイントを公開したい場合は、アプリケーションプロパティで以下のように設定します。
management.endpoints.web.exposure.include=info, health, threaddump
その他のプロパティに関してはこちらをご覧ください。
単純な公開非公開とは別に、Spring Securityを利用している場合、そのコンテンツネゴシエーションの仕組みを利用してエンドポイントを保護することができます。例えば、特定のロールを持つユーザのみアクセス可能と言ったような制御を行なうことができます。
やっていく
環境
今回KubernetesのクラスタはMinikubeを用いてローカルに構成します。そのVMはデフォルトのDockerを利用します。
各ミドルウェア、OSのバージョンは以下のとおりです。
$ uname -srvmpio Linux 5.4.0-70-generic #78-Ubuntu SMP Fri Mar 19 13:29:52 UTC 2021 x86_64 x86_64 x86_64 GNU/Linux $ lsb_release -a LSB Version: core-11.1.0ubuntu2-noarch:security-11.1.0ubuntu2-noarch Distributor ID: Ubuntu Description: Ubuntu 20.04.2 LTS Release: 20.04 Codename: focal (Minikubeが動いているDocker) $ docker version (クライアントは省略) Server: Docker Engine - Community Engine: Version: 20.10.5 API version: 1.41 (minimum version 1.12) Go version: go1.13.15 Git commit: 363e9a8 Built: Tue Mar 2 20:16:15 2021 OS/Arch: linux/amd64 Experimental: true containerd: Version: 1.4.4 GitCommit: 05f951a3781f4f2c1911b05e61c160e9c30eaa8e runc: Version: 1.0.0-rc93 GitCommit: 12644e614e25b05da6fd08a38ffa0cfe1903fdec docker-init: Version: 0.19.0 GitCommit: de40ad0 $ minikube version minikube version: v1.16.0 commit: 9f1e482427589ff8451c4723b6ba53bb9742fbb1 $ kubectl version -o yaml clientVersion: buildDate: "2021-03-18T01:10:43Z" compiler: gc gitCommit: 6b1d87acf3c8253c123756b9e61dac642678305f gitTreeState: clean gitVersion: v1.20.5 goVersion: go1.15.8 major: "1" minor: "20" platform: linux/amd64 serverVersion: buildDate: "2020-12-08T17:51:19Z" compiler: gc gitCommit: af46c47ce925f4c4ad5cc8d1fca46c7b77d13b38 gitTreeState: clean gitVersion: v1.20.0 goVersion: go1.15.5 major: "1" minor: "20" platform: linux/amd64
環境構築
プロジェクトの作成 & Ptometeusのメトリクスを取得できるように設定
まずは、プロジェクトを作成します。
プロジェクトはSpring Initializrを利用して以下のような構成で作成します。
Webの他にActuatorとPrometheusの選択肢を選択肢てます。
出来上がったプロジェクトのPomの依存を確認すると以下の2つが存在することが確認できます。
<dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-actuator</artifactId> </dependency> <dependency> <groupId>io.micrometer</groupId> <artifactId>micrometer-registry-prometheus</artifactId> <scope>runtime</scope> </dependency>
Actuatorの出力をPrometheusの形式で出力する場合micrometer-registry-prometheusの依存を追加する必要があります。今回は初期Initializrで追加しましたが、既存のBootプロジェクトにActuatorとPromtheusを使ってメトリクスの収集をする場合は上記の2つの依存を追加してやれば大丈夫だと思います。
コントローラーを作っておく
GETでリクエストを受けると文字列を返すコントローラーを作っておきます。
コンポーネントスキャン対象のパッケージ配下にいかのようなGreetingControllerを作成します。
@RestController
public class GreetingController {
@GetMapping("/hello")
public String hello(){
return "hello, hello";
}
}
起動してcURLで作ったコントローラーとActuatorのエンドポイントにアクセスしてみます。
$ curl localhost:8080/hello
hello, hello
$ curl localhost:8080/actuator/health
{"status":"UP"}
Prometheusのエンドポイントの公開設定を行なう
前述の通りActuatorのエンドポイントはhealthとinfo以外は非公開になっています。/actuatorにアクセスすると、公開されているエンドポイントの情報を取得することができます。
$ curl localhost:8080/actuator/ | jq
{
"_links": {
"self": {
"href": "http://localhost:8080/actuator",
"templated": false
},
"health": {
"href": "http://localhost:8080/actuator/health",
"templated": false
},
"health-path": {
"href": "http://localhost:8080/actuator/health/{*path}",
"templated": true
},
"info": {
"href": "http://localhost:8080/actuator/info",
"templated": false
}
}
Prometheus用のエンドポイントを公開するには、設定を追加する必要があります。
また、もともとの困りごとだったダンプの取得を行なうエンドポイントも公開しておきます。
アプリケーションプロパティに以下のように設定を行います。
# ついでにPort番号も変えておきます。 server.port=8888 management.endpoints.web.exposure.include=info, health, threaddump, prometheus, heapdump
再度/actuatorにアクセスしてみます。
$ curl localhost:8888/actuator | jq
{
"_links": {
"self": {
"href": "http://localhost:8888/actuator",
"templated": false
},
"health": {
"href": "http://localhost:8888/actuator/health",
"templated": false
},
"health-path": {
"href": "http://localhost:8888/actuator/health/{*path}",
"templated": true
},
"info": {
"href": "http://localhost:8888/actuator/info",
"templated": false
},
"heapdump": {
"href": "http://localhost:8888/actuator/heapdump",
"templated": false
},
"threaddump": {
"href": "http://localhost:8888/actuator/threaddump",
"templated": false
},
"prometheus": {
"href": "http://localhost:8888/actuator/prometheus",
"templated": false
}
}
}
yuya-hirooka@yuya-hirooka:~/source/java/actu
先程と比べて、設定したしたエンドポイントの情報が出力されているのがわかります。
Prometheus形式のメトリクスの取得をしてみます。
$ curl 'http://localhost:8888/actuator/prometheus'
# HELP jvm_memory_committed_bytes The amount of memory in bytes that is committed for the Java virtual machine to use
# TYPE jvm_memory_committed_bytes gauge
jvm_memory_committed_bytes{area="heap",id="G1 Survivor Space",} 0.0
jvm_memory_committed_bytes{area="heap",id="G1 Old Gen",} 5.4525952E7
jvm_memory_committed_bytes{area="nonheap",id="Metaspace",} 3.0539776E7
jvm_memory_committed_bytes{area="nonheap",id="CodeHeap 'non-nmethods'",} 2555904.0
jvm_memory_committed_bytes{area="heap",id="G1 Eden Space",} 4.6137344E7
jvm_memory_committed_bytes{area="nonheap",id="Compressed Class Space",} 4325376.0
jvm_memory_committed_bytes{area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 6815744.0
# HELP tomcat_sessions_alive_max_seconds
# TYPE tomcat_sessions_alive_max_seconds gauge
tomcat_sessions_alive_max_seconds 0.0
# HELP jvm_threads_states_threads The current number of threads having NEW state
# TYPE jvm_threads_states_threads gauge
jvm_threads_states_threads{state="runnable",} 11.0
jvm_threads_states_threads{state="blocked",} 0.0
jvm_threads_states_threads{state="waiting",} 11.0
jvm_threads_states_threads{state="timed-waiting",} 4.0
jvm_threads_states_threads{state="new",} 0.0
jvm_threads_states_threads{state="terminated",} 0.0
# HELP system_cpu_usage The "recent cpu usage" for the whole system
# TYPE system_cpu_usage gauge
system_cpu_usage 1.0
# HELP jvm_gc_memory_promoted_bytes_total Count of positive increases in the size of the old generation memory pool before GC to after GC
# TYPE jvm_gc_memory_promoted_bytes_total counter
jvm_gc_memory_promoted_bytes_total 9284952.0
# HELP jvm_threads_peak_threads The peak live thread count since the Java virtual machine started or peak was reset
# TYPE jvm_threads_peak_threads gauge
jvm_threads_peak_threads 30.0
# HELP jvm_threads_daemon_threads The current number of live daemon threads
# TYPE jvm_threads_daemon_threads gauge
jvm_threads_daemon_threads 22.0
# HELP tomcat_sessions_active_current_sessions
# TYPE tomcat_sessions_active_current_sessions gauge
tomcat_sessions_active_current_sessions 0.0
# HELP jvm_buffer_total_capacity_bytes An estimate of the total capacity of the buffers in this pool
# TYPE jvm_buffer_total_capacity_bytes gauge
jvm_buffer_total_capacity_bytes{id="mapped - 'non-volatile memory'",} 0.0
jvm_buffer_total_capacity_bytes{id="mapped",} 0.0
jvm_buffer_total_capacity_bytes{id="direct",} 49152.0
# HELP system_load_average_1m The sum of the number of runnable entities queued to available processors and the number of runnable entities running on the available processors averaged over a period of time
# TYPE system_load_average_1m gauge
system_load_average_1m 2.04
# HELP jvm_memory_used_bytes The amount of used memory
# TYPE jvm_memory_used_bytes gauge
jvm_memory_used_bytes{area="heap",id="G1 Survivor Space",} 0.0
jvm_memory_used_bytes{area="heap",id="G1 Old Gen",} 1.8475864E7
jvm_memory_used_bytes{area="nonheap",id="Metaspace",} 3.016488E7
jvm_memory_used_bytes{area="nonheap",id="CodeHeap 'non-nmethods'",} 1257088.0
jvm_memory_used_bytes{area="heap",id="G1 Eden Space",} 0.0
jvm_memory_used_bytes{area="nonheap",id="Compressed Class Space",} 4117488.0
jvm_memory_used_bytes{area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 6814208.0
# HELP system_cpu_count The number of processors available to the Java virtual machine
# TYPE system_cpu_count gauge
system_cpu_count 8.0
# HELP jvm_buffer_memory_used_bytes An estimate of the memory that the Java virtual machine is using for this buffer pool
# TYPE jvm_buffer_memory_used_bytes gauge
jvm_buffer_memory_used_bytes{id="mapped - 'non-volatile memory'",} 0.0
jvm_buffer_memory_used_bytes{id="mapped",} 0.0
jvm_buffer_memory_used_bytes{id="direct",} 49152.0
# HELP process_uptime_seconds The uptime of the Java virtual machine
# TYPE process_uptime_seconds gauge
process_uptime_seconds 231.285
# HELP tomcat_sessions_rejected_sessions_total
# TYPE tomcat_sessions_rejected_sessions_total counter
tomcat_sessions_rejected_sessions_total 0.0
# HELP tomcat_sessions_created_sessions_total
# TYPE tomcat_sessions_created_sessions_total counter
tomcat_sessions_created_sessions_total 0.0
# HELP logback_events_total Number of error level events that made it to the logs
# TYPE logback_events_total counter
logback_events_total{level="warn",} 0.0
logback_events_total{level="debug",} 0.0
logback_events_total{level="error",} 0.0
logback_events_total{level="trace",} 0.0
logback_events_total{level="info",} 7.0
# HELP jvm_classes_unloaded_classes_total The total number of classes unloaded since the Java virtual machine has started execution
# TYPE jvm_classes_unloaded_classes_total counter
jvm_classes_unloaded_classes_total 0.0
# HELP jvm_buffer_count_buffers An estimate of the number of buffers in the pool
# TYPE jvm_buffer_count_buffers gauge
jvm_buffer_count_buffers{id="mapped - 'non-volatile memory'",} 0.0
jvm_buffer_count_buffers{id="mapped",} 0.0
jvm_buffer_count_buffers{id="direct",} 6.0
# HELP process_cpu_usage The "recent cpu usage" for the Java Virtual Machine process
# TYPE process_cpu_usage gauge
process_cpu_usage 0.0
# HELP jvm_gc_live_data_size_bytes Size of long-lived heap memory pool after reclamation
# TYPE jvm_gc_live_data_size_bytes gauge
jvm_gc_live_data_size_bytes 1.8475864E7
# HELP jvm_gc_memory_allocated_bytes_total Incremented for an increase in the size of the (young) heap memory pool after one GC to before the next
# TYPE jvm_gc_memory_allocated_bytes_total counter
jvm_gc_memory_allocated_bytes_total 6.291456E7
# HELP tomcat_sessions_expired_sessions_total
# TYPE tomcat_sessions_expired_sessions_total counter
tomcat_sessions_expired_sessions_total 0.0
# HELP jvm_threads_live_threads The current number of live threads including both daemon and non-daemon threads
# TYPE jvm_threads_live_threads gauge
jvm_threads_live_threads 26.0
# HELP jvm_gc_pause_seconds Time spent in GC pause
# TYPE jvm_gc_pause_seconds summary
jvm_gc_pause_seconds_count{action="end of major GC",cause="Heap Dump Initiated GC",} 2.0
jvm_gc_pause_seconds_sum{action="end of major GC",cause="Heap Dump Initiated GC",} 0.077
jvm_gc_pause_seconds_count{action="end of minor GC",cause="G1 Evacuation Pause",} 1.0
jvm_gc_pause_seconds_sum{action="end of minor GC",cause="G1 Evacuation Pause",} 0.005
# HELP jvm_gc_pause_seconds_max Time spent in GC pause
# TYPE jvm_gc_pause_seconds_max gauge
jvm_gc_pause_seconds_max{action="end of major GC",cause="Heap Dump Initiated GC",} 0.0
jvm_gc_pause_seconds_max{action="end of minor GC",cause="G1 Evacuation Pause",} 0.0
# HELP http_server_requests_seconds
# TYPE http_server_requests_seconds summary
http_server_requests_seconds_count{exception="None",method="GET",outcome="SUCCESS",status="200",uri="/actuator/heapdump",} 2.0
http_server_requests_seconds_sum{exception="None",method="GET",outcome="SUCCESS",status="200",uri="/actuator/heapdump",} 0.425517121
http_server_requests_seconds_count{exception="None",method="GET",outcome="SUCCESS",status="200",uri="/actuator",} 1.0
http_server_requests_seconds_sum{exception="None",method="GET",outcome="SUCCESS",status="200",uri="/actuator",} 0.024393608
# HELP http_server_requests_seconds_max
# TYPE http_server_requests_seconds_max gauge
http_server_requests_seconds_max{exception="None",method="GET",outcome="SUCCESS",status="200",uri="/actuator/heapdump",} 0.0
http_server_requests_seconds_max{exception="None",method="GET",outcome="SUCCESS",status="200",uri="/actuator",} 0.0
# HELP process_start_time_seconds Start time of the process since unix epoch.
# TYPE process_start_time_seconds gauge
process_start_time_seconds 1.616906295082E9
# HELP tomcat_sessions_active_max_sessions
# TYPE tomcat_sessions_active_max_sessions gauge
tomcat_sessions_active_max_sessions 0.0
# HELP jvm_memory_max_bytes The maximum amount of memory in bytes that can be used for memory management
# TYPE jvm_memory_max_bytes gauge
jvm_memory_max_bytes{area="heap",id="G1 Survivor Space",} -1.0
jvm_memory_max_bytes{area="heap",id="G1 Old Gen",} 8.321499136E9
jvm_memory_max_bytes{area="nonheap",id="Metaspace",} -1.0
jvm_memory_max_bytes{area="nonheap",id="CodeHeap 'non-nmethods'",} 7553024.0
jvm_memory_max_bytes{area="heap",id="G1 Eden Space",} -1.0
jvm_memory_max_bytes{area="nonheap",id="Compressed Class Space",} 1.073741824E9
jvm_memory_max_bytes{area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 2.44105216E8
# HELP jvm_classes_loaded_classes The number of classes that are currently loaded in the Java virtual machine
# TYPE jvm_classes_loaded_classes gauge
jvm_classes_loaded_classes 7304.0
# HELP process_files_open_files The open file descriptor count
# TYPE process_files_open_files gauge
process_files_open_files 60.0
# HELP jvm_gc_max_data_size_bytes Max size of long-lived heap memory pool
# TYPE jvm_gc_max_data_size_bytes gauge
jvm_gc_max_data_size_bytes 8.321499136E9
# HELP process_files_max_files The maximum file descriptor count
# TYPE process_files_max_files gauge
process_files_max_files 1048576.0
JVMの情報とか諸々が出力されてるが見て取れます。
threddump、heapdumpを取得するときは以下のようにします。
$ curl localhost:8888/actuator/threaddump -H 'Accept: text/plain' > threddump.txt
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 30125 100 30125 0 0 668k 0 --:--:-- --:--:-- --:--:-- 684k
$ curl 'http://localhost:8888/actuator/heapdump' -O
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 27.6M 100 27.6M 0 0 124M 0 --:--:-- --:--:-- --:--:-- 124M
Docker Imageの作成
アプリケーションの準備として最後に作成したアプリをDockerイメージ化しておきます。
ここで、今回はDockerのリポジトリを個別に用意したりDocker HubにイメージをPushのは面倒なので、Minikubeのコンテキストでイメージをビルドします。
具体的には次のコマンドを実行します。
$ eval $(minikube docker-env) f $ docker images REPOSITORY TAG IMAGE ID CREATED SIZE kubernetesui/dashboard v2.1.0 9a07b5b4bfac 3 months ago 226MB k8s.gcr.io/kube-proxy v1.20.0 10cc881966cf 3 months ago 118MB k8s.gcr.io/kube-apiserver v1.20.0 ca9843d3b545 3 months ago 122MB k8s.gcr.io/kube-scheduler v1.20.0 3138b6e3d471 3 months ago 46.4MB k8s.gcr.io/kube-controller-manager v1.20.0 b9fa1895dcaa 3 months ago 116MB gcr.io/k8s-minikube/storage-provisioner v4 85069258b98a 3 months ago 29.7MB k8s.gcr.io/etcd 3.4.13-0 0369cf4303ff 7 months ago 253MB k8s.gcr.io/coredns 1.7.0 bfe3a36ebd25 9 months ago 45.2MB kubernetesui/metrics-scraper v1.0.4 86262685d9ab 12 months ago 36.9MB k8s.gcr.io/pause 3.2 80d28bedfe5d 13 months ago 683kB
これで一時的にMinikubeのコンテキストでDocker ビルドできるようになりました。
minikube docker-envコマンドはMinikube組み込みのDockerデーモンをホストマシンから操作できるようにするためのコマンドです。
この状態でイメージをビルドします。
Spring Bootは2.3からBuildpackを利用したイメージのビルドをサポートしています。今回はその機能を利用してイメージを作成したいと思います。
具体的にはプロジェクトルートで以下のコマンドを実行します。
$ ./mvnw spring-boot:build-image -Dspring-boot.build-image.imageName=spring/actuator-prometheus $ docker images | grep spring $ docker images | grep spring/actuator-prometheus spring/actuator-prometheus latest 2b5438489b00 41 years ago 278MB
なんかCreatedがバグってる気がしますが、一旦はこれでOKです。
クラスターの設定 & 諸々のリソース作成
今回クラスターは以前のブログで作成したものを再利用しようと思います。構成としてはMinikubeで作ったクラスタにkube-promtheusを使ってPrometheusとGrafanaをデプロイ＆設定を行っています。
PodMonitorを作成
通常、Prohetheusがk8sクラスタ内のサービスを見つける際にはkubernetes_sd_configをう場合が多いみたいですが、今回はkube-prometheusを利用しており、Kubernetes Operatorが利用できます。Kubernetes OperatorではPodMonitorとPodMetricsEndpointsというCRDが用意されており、そっちを利用してやってみようと思います。
以下のようなマニフェストファイルを用意します。
apiVersion: monitoring.coreos.com/v1 kind: PodMonitor metadata: name: spring-app labels: backend: spring-app spec: selector: matchLabels: app: spring-app podMetricsEndpoints: - port: app-port - path: /actuator/prometheus
ポイントはpodMetricsEndpointsのところで、ここにはPodで指定するポートの名前と、メトリクスを収集するPathを指定します。Actuatorはデフォルトでは/actuator/prometheusでメトリクスを公開しているので、そのパスを指定します。
作ったマニフェストをApplyしておきます。
$ kubectl apply -f pod-monitor.yaml podmonitor.monitoring.coreos.com/spring-app created $ kubectl get podmonitor NAME AGE spring-app 19s
Doploymentを作成
それでは、Deploymentを作成して、作ったSpringのアプリをKubernetesにデプロイします。
まずは、--dry-runオプションを使ってベースとなるDeploymentを作成します。
$ kubectl create deployment spring-app --image=spring/actuator-prometheus --dry-run=client -o yaml
できたマニフェストを以下のように修正します。
apiVersion: apps/v1 kind: Deployment metadata: creationTimestamp: null labels: app: spring-app name: spring-app spec: replicas: 1 selector: matchLabels: app: spring-app strategy: {} template: metadata: creationTimestamp: null labels: app: spring-app spec: containers: - image: spring/actuator-prometheus name: actuator-prometheus resources: {} status: {}
このマニフェストを以下のように修正します。
apiVersion: apps/v1 kind: Deployment metadata: creationTimestamp: null labels: app: spring-app name: spring-app spec: replicas: 1 selector: matchLabels: app: spring-app strategy: {} template: metadata: creationTimestamp: null labels: app: spring-app spec: containers: - image: spring/actuator-prometheus name: actuator-prometheus imagePullPolicy: IfNotPresent ports: - name: spring-app containerPort: 8888 resources: {} status: {}
具体的には
imagePullPolicy: IfNotPresent ports: - name: spring-app containerPort: 8888
のところを追記しました。
imagePullPolicy: IfNotPresentはローカルにイメージがある場合はPullしないようの設定と、PodMonitorが利用するようにportに名前を付けています。
それではこのDeploymentをApplyします。
$ kubectl apply -f deployment.yaml deployment.apps/spring-app created
Prometheusからメトリクスを確認する
実はここまでで大体設定が終わっていて、すでにPrometheusでのメトリクスの収集が始まってます。
Prometheusのダッシュボードでメトリクスを確認してみます。
まずは、デプロイされているプロメテウスにlocalhostでアクセスするためにポートフォワードを行います。
$ kubectl --namespace monitoring port-forward svc/prometheus-k8s 9090[f:id:yuya_hirooka:20210403140913p:plain] Forwarding from 127.0.0.1:9090 -> 9090 Forwarding from [::1]:9090 -> 9090
http://localhost:9090にアクセスしてUIから確認すると以下のようにJVMのメトリクスを取得できるようになっています。
試しにjvm_memory_used_bytesをグラフ化してみると以下のようにヒープの領域ごとにいい感じにグラフ化できることが確認できました。
